원형 교차로 작성 명령을 사용하여 도로 모형에 원형 교차로를 작성합니다.
선형, 선 또는 폴리선에서 원형 교차로를 작성하고, 원형 교차로로 들어오는 도로의 선형을 정의할 수 있습니다. 선형은 교차하지 않아도 되고 동일한 선형은 원형 교차로로 향하는 두 가지 접근 방식으로 사용할 수 있습니다.
일반적으로 둘 이상의 선형을 그려 접근 도로를 나타냅니다. 그러나 원하는 경우 선형 하나만으로 시작하여 원형 교차로에 연결된 접근 도로 하나만 나타낼 수 있습니다.
선형에서 원형 교차로 작성

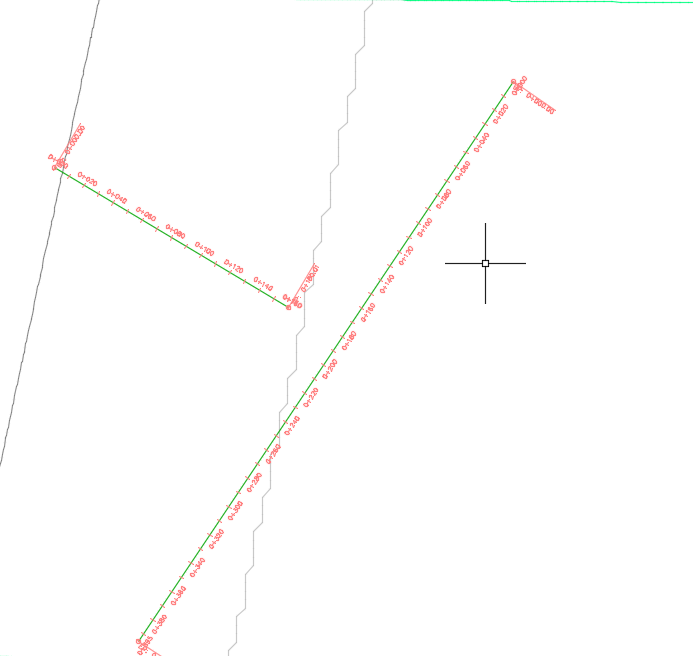

선형이 있는 도면에서 원형교차로 작성 명령을 실행하고 계산 기준으로 사용할 표준을 선택합니다. 표준을 선택하면 원형교차로 작성 대화상자에서 몇 가지 키 값을 입력하라는 메시지가 표시됩니다. 해당 대화상자를 닫은 후 원형교차로의 중심(선형 위에 있지 않아도 됨)과 각각의 접근 도로에 대한 선형 위의 점을 차례로 찾습니다.

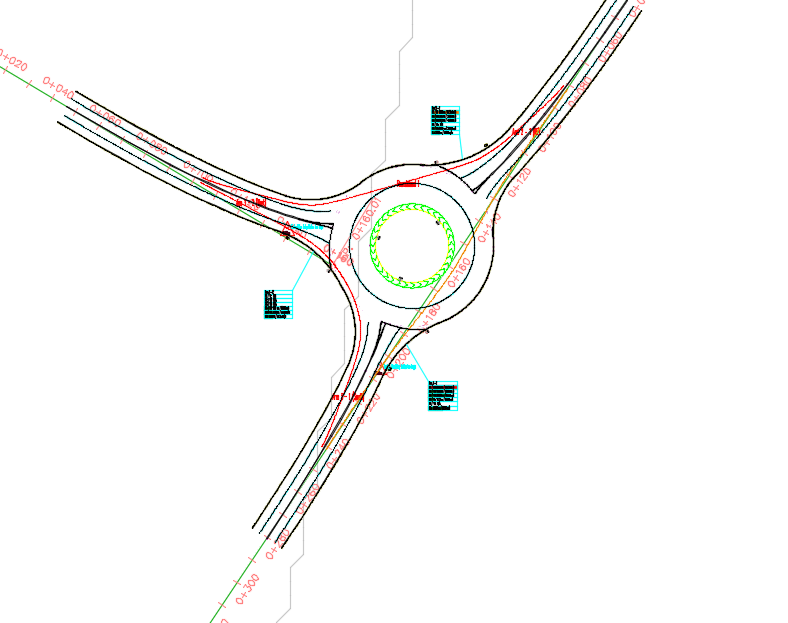

아래 이미지에서 두 개의 선형이 있는 위의 도면에서 암이 세 개인 원형교차로가 작성된 것을 볼 수 있습니다.
원형 교차로에서 코리더 작성

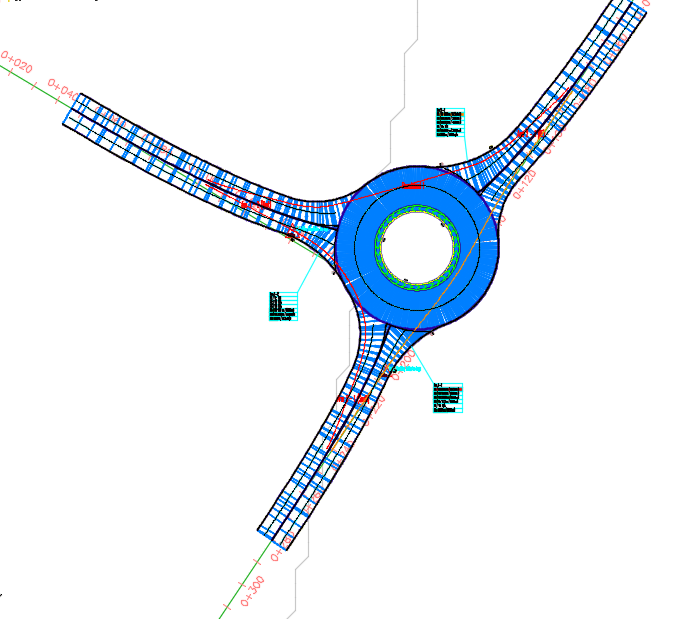

원형교차로 특성을 사용하고 드롭다운 리스트에서 선택하거나 도면에서 선택하여 기존 지표면을 설정한 후 변경 사항을 적용합니다. 이렇게 하면 도면에 동적 코리더가 작성됩니다. 원형교차로 형상이 수정되는 경우 및/또는 접근이 수정, 추가 또는 삭제되는 경우 코리더가 자동으로 업데이트됩니다. 기존 지표면은 원형교차로 작성 대화상자에서 설정할 수 있습니다.
