IGES 모델에서 메쉬 생성

*.iges 모델의 메쉬를 생성하는 동안 주 목표는 표면 메쉬의 최대 품질 표준을 달성하는 것입니다.

*.iges 모델로 작업할 때 고려할 세 가지 기본 변수가 있습니다.

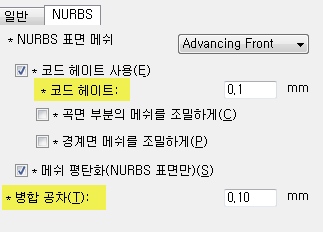

먼저 (메쉬 탭 > 메쉬 패널 > 메쉬 생성)을 클릭하십시오. 그런 다음 NURBS 탭을 선택하십시오.

전역 모서리 길이

다른 형식과 마찬가지로, 전역 모서리 길이는 *.iges 모델의 메쉬를 생성할 때 사용되는 기본 변수입니다.

코드 헤이트

*.iges 형식에서는 코드 각 대신 코드 헤이트를 사용합니다. 기본적으로 코드 헤이트는 0.1mm입니다.

전역 모서리 길이를 변경하면 전역 모서리 길이 값의 5%~10%에 도달하도록 코드 헤이트 값도 자동으로 변경됩니다. 다음 특정 형상의 경우 코드 헤이트를 수동으로 변경해야 할 수 있습니다.

• 작은 곡선 - 작업할 요소가 부족하므로 코드 헤이트를 로컬로 줄여야 합니다.
• 매우 큰 곡선 - 수천 개의 요소가 있어 계산 시간이 급격히 증가하므로 코드 헤이트를 로컬로 늘려야 합니다.

주: 코드 헤이트를 개인화하려면 (메쉬 탭 > 메쉬 패널 > 메쉬 생성)을 클릭하십시오. NURBS 탭을 선택하여 적절한 값을 입력하십시오.

병합 공차

기본적으로 병합 공차는 0.1mm와 같습니다. *.iges 형식은 연결을 제공하지 않으므로 이 변수를 사용하면 소프트웨어에서 면을 병합하여 표면을 만들 수 있습니다.

주: 병합 공차를 개인화하려면 (메쉬 탭 > 메쉬 패널 > 메쉬 생성)을 클릭하십시오. NURBS 탭을 선택하여 적절한 값을 입력하십시오.
