3D 냉각관 메쉬 도구를 사용하여 3D 냉각관의 메쉬를 생성할 수 있습니다. Autodesk Moldflow Insight 내에서 사용되는 CFD 메숴는 레이어 개선 사항을 자동으로 사용하므로 메쉬가 이미 생성된 3D 냉각관을 가져오는 대신 이 도구를 사용하는 것이 좋습니다.

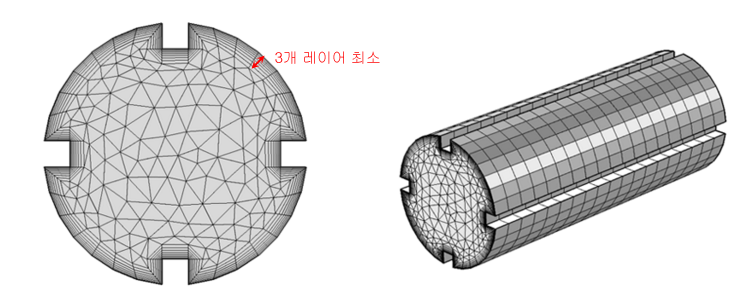

CFD 메숴는 법선 또는 내부 레이어와 표면 사이에 3개 이상의 레이어를 제공합니다.
3D 냉각관 메쉬 도구를 사용하기 전에 다음 요구사항이 충족되었는지 확인하십시오.
- 제품 모델이 스터디에 있으며 메쉬되었습니다.
- 해석 순서에 냉각(FEM) 해석이 포함되어 있습니다.
- 제품에 대한 사출 주입점이 설정되었습니다.
- 형상적응형 냉각 바디의 CAD 표현이 스터디에 있으며 해당 속성이 냉각관(3D)으로 설정되어 있습니다. 이는 어셈블리의 일부였거나
()를 사용하여 가져왔을 수 있습니다.
- 냉각관(3D) 입구 및 냉각관(3D) 출구가 지정되어 있습니다(
()). 동일한 수의 형상적응형 냉각수 입구와 출구가 있어야 합니다.
-
()을 클릭하십시오.
- 3D 냉각관 메쉬 생성 대화상자에서 기본값을 확인하십시오.
- 모든 값이 적절하게 설정되면 메쉬 시작을 클릭하십시오.
주: 형상적응형 냉각관의 메쉬는 3D 4면체 요소로 생성되는 반면, 보이는 기존 냉각관의 메쉬는 모두 빔 요소로 생성됩니다.
