- 하중을 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.
- 이름을 Y Displacement로 변경합니다.
- 유형 드롭다운을 강제 동작으로 변경하고 강제 동작 유형이 변위로 설정되어 있는지 확인합니다.
- 또한 하위 사례 리스트에서 하위 사례 1이 선택되어 있는지 확인합니다.

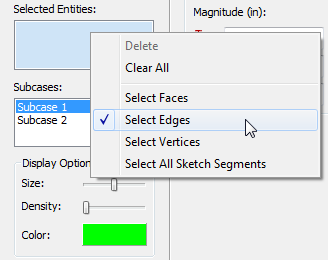

- 선택한 엔티티 내에서 마우스 오른쪽 버튼을 클릭하고 모서리 선택을 선택합니다.

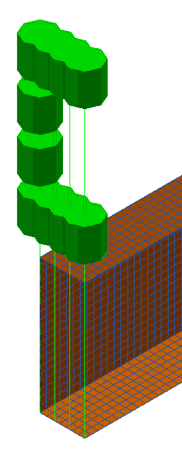

- 상자 선택 방법을 사용하여 구멍이 있는 쪽의 반대쪽에 있는 빔의 세 모서리를 선택합니다. 이렇게 하면 해당 모서리만 선택됩니다.

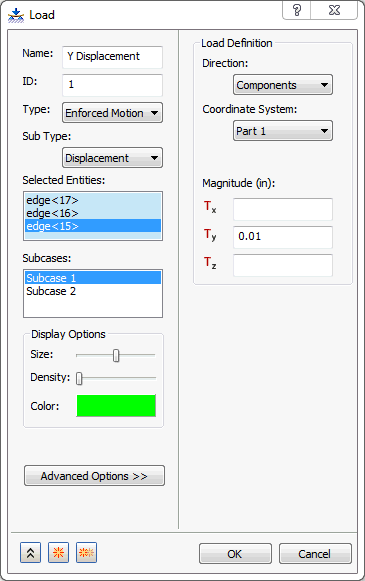

- 하중 정의 아래에 있는 Ty 입력 상자에 0.01을 입력합니다.
- 중복 버튼을 클릭하고 새로 만들기를 선택합니다.
- 이름을 X Displacement로 변경합니다.
- 또한 하위 사례 리스트에서 하위 사례 2가 선택되어 있는지 확인합니다.

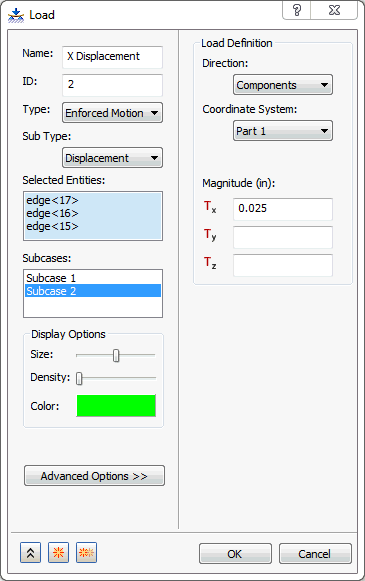

- 구멍이 있는 쪽의 반대쪽에 있는 빔의 동일한 세 모서리가 복사됩니다. 이전 하중 및 하중 기호(화살표)가 표시됩니다. Tx 입력 상자에 0.025를 입력하여 하중 정의 아래에 있는 크기를 변경합니다.
- 확인을 클릭합니다.
