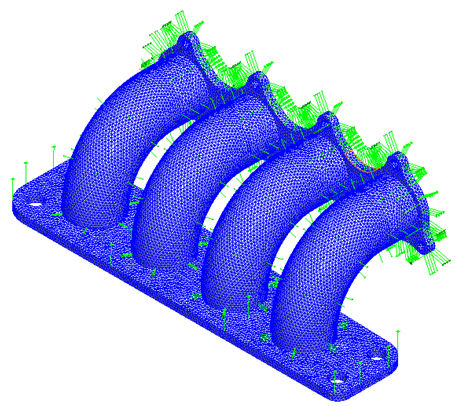

하중 적용

1. 하위 사례 1 아래에서 하중을 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.
2. 이름에 NLssht Loads 를 입력합니다.

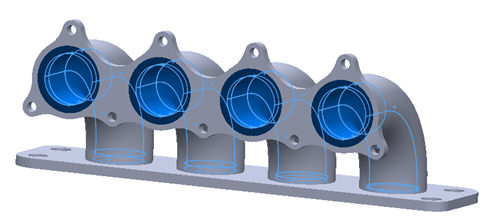

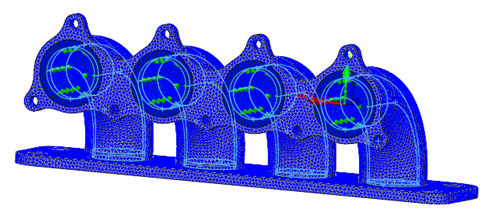

3. 유형 드롭다운 메뉴에서 열 플럭스를 선택하고 플랜지 2에 대한 내부 표면과 구멍을 구성하는 4개의 튜브를 모두 선택합니다. 표면은 아래 이미지에서 파란색으로 강조 표시되어 있습니다.



4. 하중 정의 아래에서 열 플럭스에 대해 0.035를 입력하고 하중이 하위 사례 1에 자동으로 추가되도록 하위 사례 1이 강조 표시되어 있는지 확인합니다.



5. 새로 만들기 버튼을 클릭하여 다른 하중을 정의합니다.

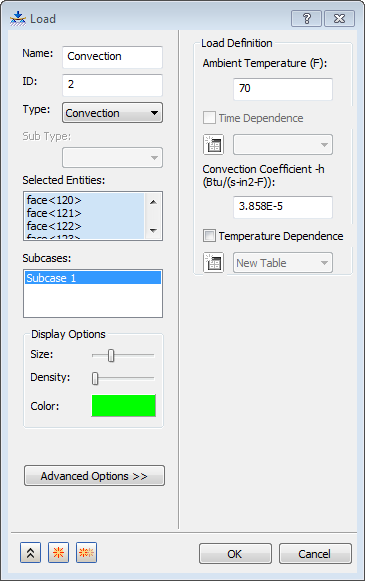

6. 이름에 Convection 을 입력합니다.
7. 유형 드롭다운 메뉴에서 대류를 선택합니다.

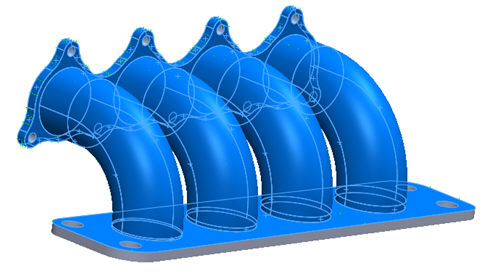

8. 플랜지 2의 두께를 구성하는 쪽 중 하나를 선택하고 이미 선택된 표면에 대한 모든 접선 표면을 선택합니다. 튜브쪽을 향하고 있는 플랜지 1 및 2의 표면과 튜브의 외부 표면을 계속해서 선택합니다. 선택해야 할 표면은 아래에 표시되어 있습니다.



9. 대류 계수 값을 3.858E-5 BTU/(sec·in2·°F)로 입력하고 주변 온도를 70 °F로 입력합니다.
10. 하중이 하위 사례 1에 자동으로 추가되도록 하위 사례 1이 강조 표시되어 있는지 확인합니다.



11. 확인을 클릭하여 하중 정의를 완료합니다.



12. 새로 만들기 버튼을 클릭하여 다른 하중을 정의합니다.

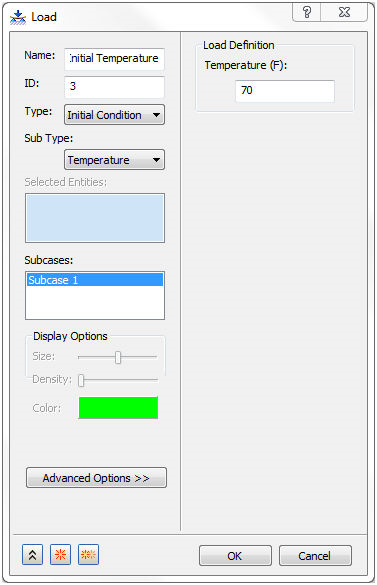

13. 하중 대화상자가 다시 표시되면 이름 필드에 Initial Temperature 를 입력하고 유형 드롭다운 메뉴에서 초기 조건을 선택합니다. 온도가 하위 유형 드롭다운에 나타나야 합니다. 그런 다음 하중 정의 섹션의 온도 아래에 70을 입력합니다. 이는 본체의 초기 온도를 정의하며 이 온도는 본체에 대한 주변 공기의 온도라고 가정됩니다.
14. 이 하중이 하위 사례 1에 자동으로 추가되도록 하위 사례 1을 선택합니다.



15. 확인을 클릭합니다.
