해석 설정 및 실행

1. 트리 보기에서 해석 1을 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.

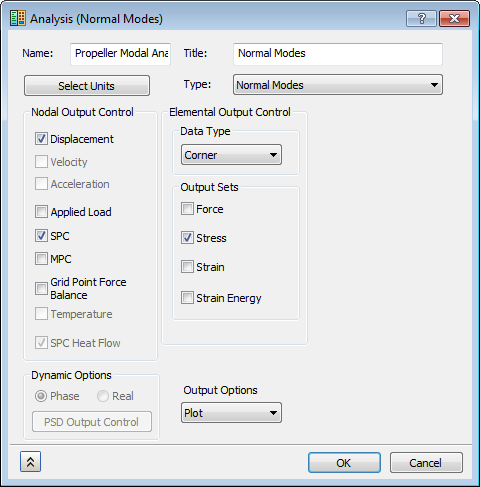

2. 이름에 대해 Propeller Modal Analysis 를 입력하고 제목에 대해 Normal Modes 를 입력합니다. 유형 드롭다운 메뉴에서 법선 모드를 선택합니다.



3. 확인을 클릭하여 트리 보기로 돌아갑니다.
4. 트리 보기에서 모달 설정 1을 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.

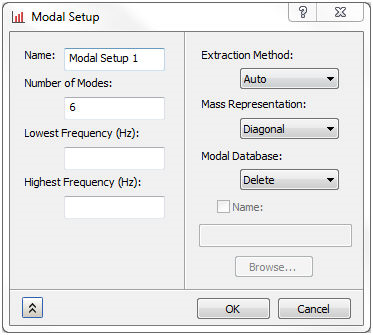

5. 추출될 모드 수에 대해 6을 입력합니다.



6. 이렇게 하면 Nastran에서 첫 6개의 고유 주파수를 계산하도록 지정됩니다.
7. 확인을 클릭하여 해석 설정 작업을 마치고 트리 보기로 돌아갑니다. 모델이 이제 해석할 준비가 되었습니다.
8. Propeller Modal Analysis를 마우스 오른쪽 버튼으로 클릭하고 Nastran에서 해석을 선택합니다.
