해석 설정

1. 트리 보기에서 해석 1을 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.
2. 이름에 대해 Manifold Analysis 를 입력하고 제목에 NL SS Heat Transfer 를 입력합니다. 유형 드롭다운 메뉴에서 비선형 안정 상태 열 전달을 선택합니다.

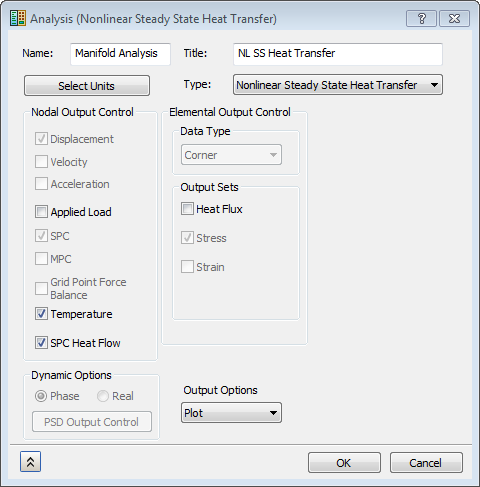

3. 이 대화상자는 아래와 같이 표시되어야 합니다.



4. 확인을 클릭하여 해석 설정 작업을 마치고 트리 보기로 돌아갑니다. 모델이 이제 해석할 준비가 되었습니다.

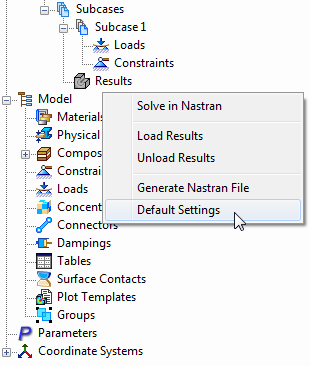

5. 트리 보기의 빈 공간을 마우스 오른쪽 버튼으로 클릭하고 기본 설정을 선택합니다.

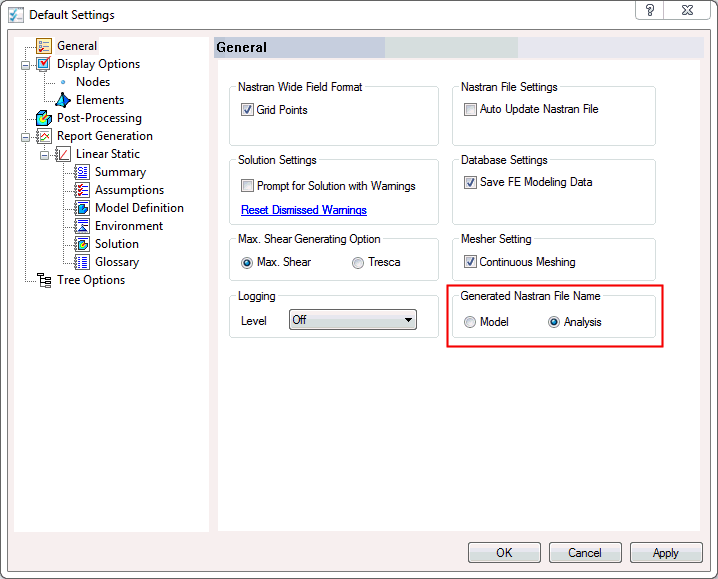

6. 기본 설정에서 일반을 선택한 다음 생성된 Nastran 파일 이름 섹션 아래에서 해석을 선택합니다.



   생성된 Nastran 파일 이름을 통해 해석 이름을 사용하여 작성된 Nastran 및 FNO 파일을 설정할 수 있습니다. 이 경우 해석 이름으로 저장된 열 해석 FNO 파일을 가질 수 있도록 Thermal Stress Analysis가 해석으로 선택되는데 이는 Thermal Stress Analysis를 실행하기 위해 Linear Static Analysis에 출력에서 하중으로 사용됩니다. 이 튜토리얼이 완료되면 다시 모델 라디오 버튼으로 전환해야 합니다.

7. 확인을 클릭합니다.
