결과 사후 처리

1. 솔루션이 완료된 후 Autodesk Nastran In-CAD에서 결과를 로드합니다.
2. 트리 보기의 결과 아래에서 폰 미세스를 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.

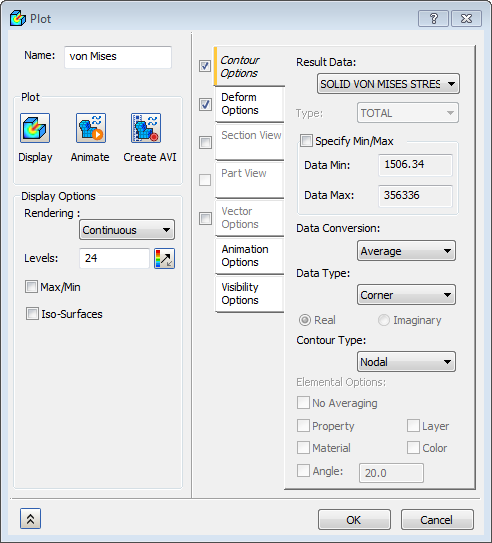

3. 표시 옵션 아래에서 최대/최소를 선택 취소합니다. 변형 옵션 섹션에서 실제를 선택하여 실제 변위를 표시합니다. 윤곽선 옵션 아래의 결과 데이터를 SOLID VON MISES STRESS로 변경합니다. 가시성 옵션 섹션에서 모두 숨기기를 선택하고 표시를 클릭합니다.

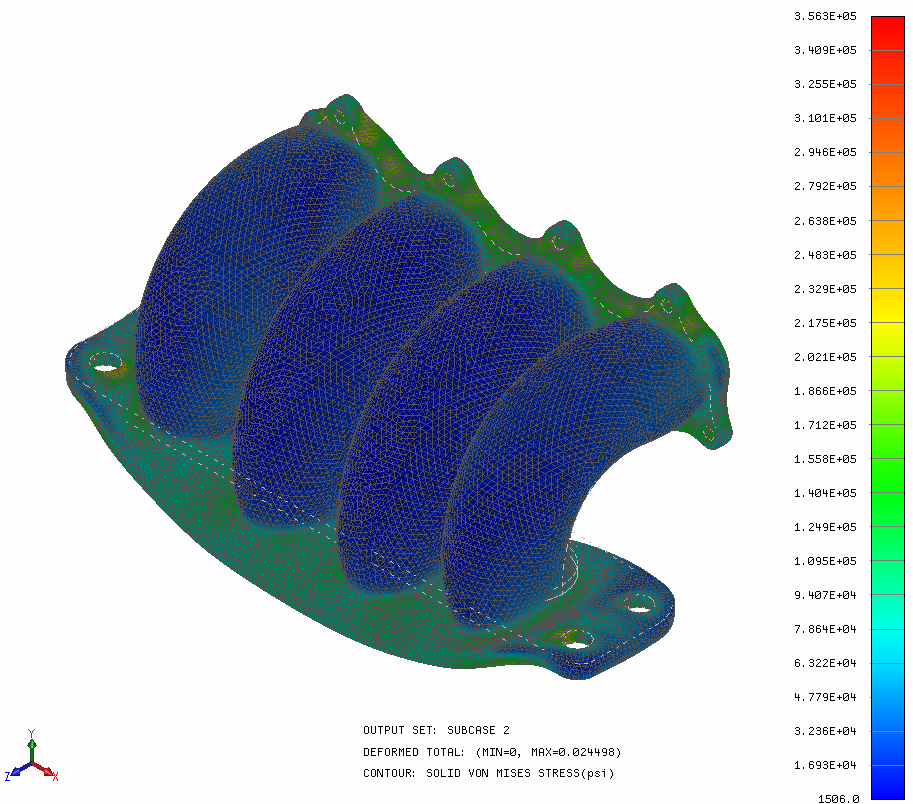

4. 결과는 아래와 같이 표시되어야 합니다.



이로써 배기 매니폴드의 열 전달 및 열 응력 해석이 끝났습니다.

다음은 설명한 주요 항목을 요약합니다.

• 열 경계 조건 – 대류 및 열 플럭스를 작성하는 방법
• 열 응력 해석을 실행하기 위해 이전 해석의 출력으로 열 하중을 설정하는 방법
• 열 응력 결과를 사후 처리하는 방법
