결과 애니메이션

1. 트리 보기에서 결과를 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.

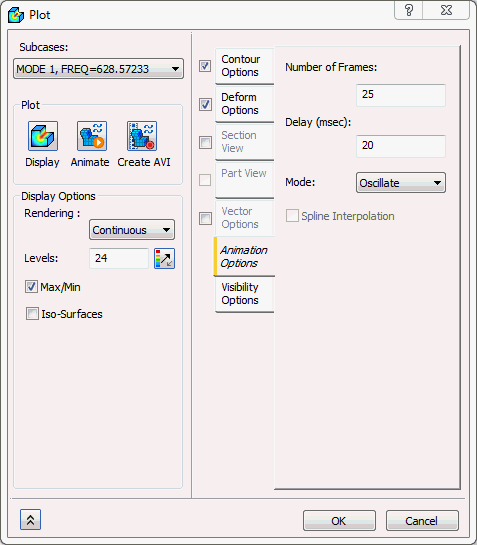

2. 하위 사례 드롭다운 메뉴에서 MODE 1, FREQ=628.57233을 선택합니다. 윤곽선 및 변형이 선택되어 있는지 확인합니다.
3. 애니메이션 옵션 탭을 클릭합니다.

   프레임 수 = 25

   지연(밀리초) = 20

   모드 = 진동



4. 확인을 클릭합니다.

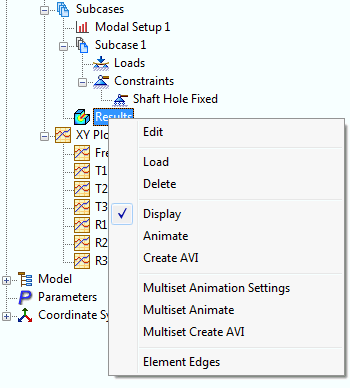

5. 결과를 마우스 오른쪽 버튼으로 클릭하고 애니메이션을 선택합니다. 애니메이션된 윤곽선 및 변형을 볼 수 있어야 합니다.
6. 결과를 마우스 오른쪽 버튼으로 클릭하고 애니메이션을 다시 한 번 클릭하여 애니메이션을 중지합니다.
7. 결과를 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.
8. 윤곽선 확인란을 선택 취소합니다. 변위 윤곽선 플롯이 더 이상 변형 플롯과 함께 보간 중이지 않습니다.

이로써 프로펠러의 법선 모드 해석이 끝났습니다.

다음은 설명한 주요 항목을 요약합니다.

• 간단한 법선 모드 해석을 설정하고 실행하는 방법
• 주파수 또는 고유 값 추출 결과를 해석하는 방법
• 간단한 애니메이션을 설정하고 실행하는 방법
