결과 사후 처리

1. 솔루션이 완료된 후 결과가 Autodesk Nastran In-CAD에 자동으로 로드됩니다.

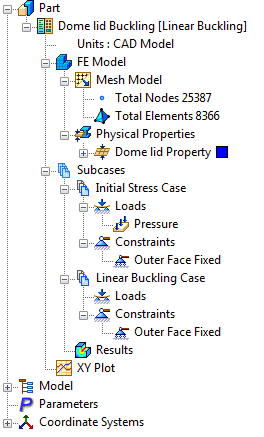

2. 트리 보기에서 초기 응력 및 버클링 하위 사례에 대한 결과가 계산되었으며 둘 다 결과에 로드되었음을 확인할 수 있습니다.
3. Autodesk Nastran(솔버)은 변위를 계산하여 추출된 각 고유 값에 대한 모달 쉐이프를 그래픽으로 표현합니다.

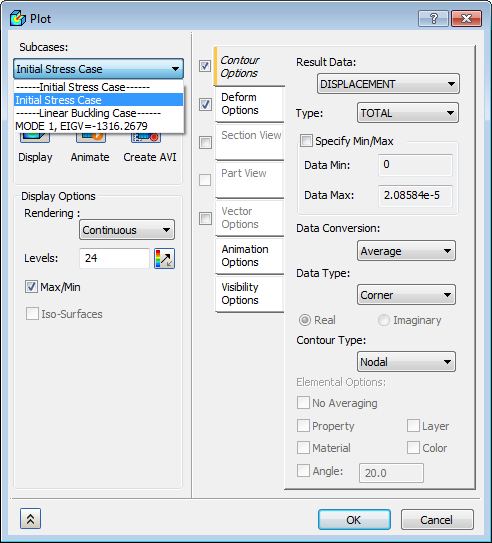

4. 결과를 두 번 클릭하고 하위 사례 리스트에서 MODE 1, EIGV= 1315.821을 선택합니다.

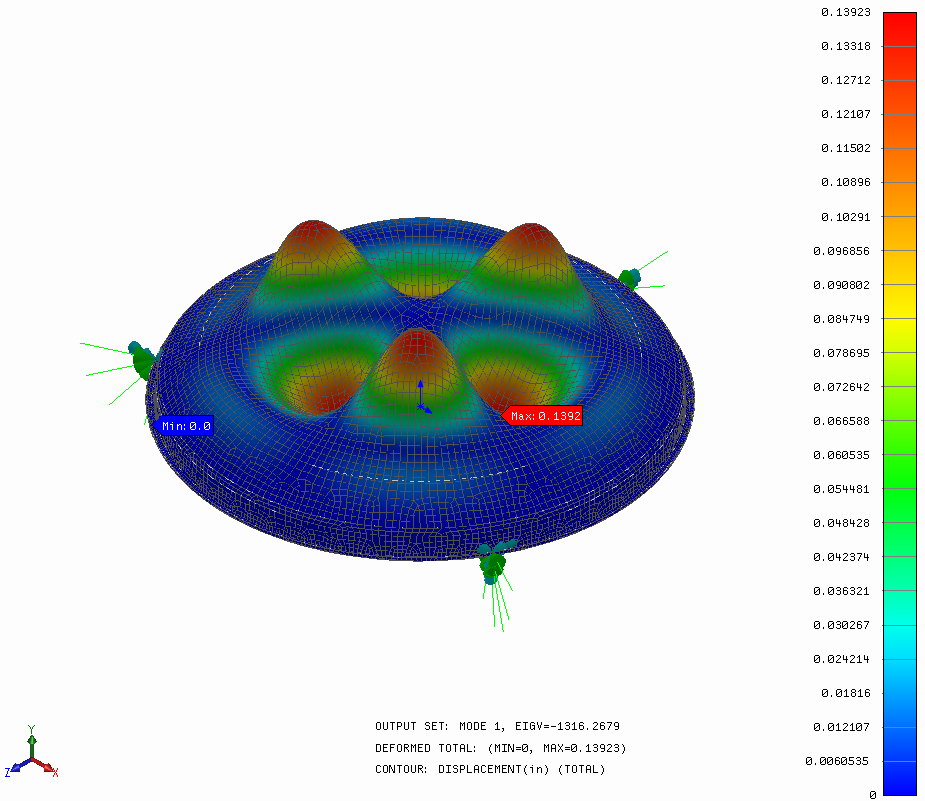

5. 변형 옵션을 선택하고 표시를 클릭합니다. 플롯은 아래와 같이 표시되어야 합니다.





6. 첫 번째 및 가장 낮은 고유 값은 1차 관심 요소인 약 1316입니다.
7. 적용된 하중인 1Psi를 곱하면 가장 낮은 임계 버클링 하중인 ~1316Psi를 얻습니다.

이로써 돔 뚜껑의 선형 버클링 해석이 끝났습니다.

다음은 설명한 주요 항목을 요약합니다.

• 간단한 선형 버클링 해석을 설정하는 방법
• 고유 값 추출 결과를 해석하는 방법
• 가장 낮은 임계 버클링 하중을 계산하는 방법
