해석 설정

1. 트리 보기에서 Manifold Analysis를 마우스 오른쪽 버튼으로 클릭하고, 기본 트리 노드에 대해 복사 및 붙여넣기를 차례로 선택합니다. 이렇게 하면 사본 - Manifold Analysis라는 이름의 해석 사본이 작성됩니다.
2. 이제 사본 - Manifold Analysis 트리가 활성 모드입니다. 하위 사례 아래에서 하위 사례 1을 마우스 오른쪽 버튼으로 클릭하고 이름을 하위 사례 2로 바꿉니다. Initial Temperature 하중은 열 응력 해석에 필요하지 않으므로 하위 사례 2에서 제거합니다.
3. 사본 - Manifold Analysis를 마우스 오른쪽 버튼으로 클릭하고 편집을 선택합니다.

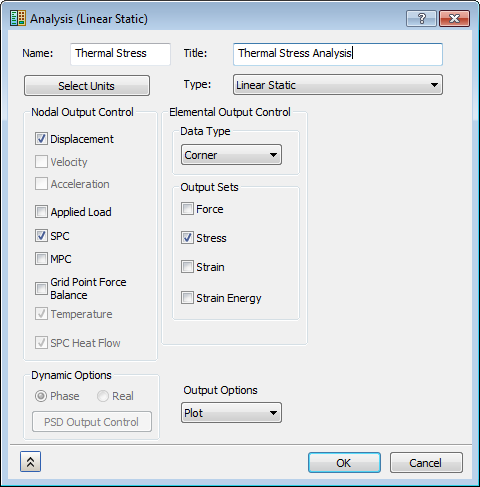

4. 이름에 대해 Thermal Stress 를 입력하고 제목에 대해 Thermal Stress Analysis 를 입력합니다. 드롭다운 메뉴에서 해석 유형을 선형 정적으로 변경합니다.



5. 확인을 클릭합니다.

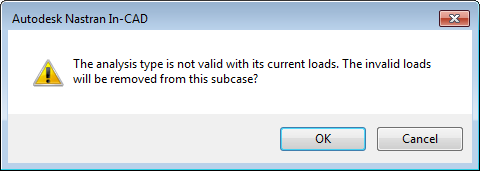

6. 열 하중은 선형 정적 해석과 관련이 없으므로 모두 해석에서 제거됩니다. 그러나 Initial Temperature는 수동으로 제거해야 합니다.
7. 메시지 창에 대해 확인을 클릭합니다.
