하중 적용

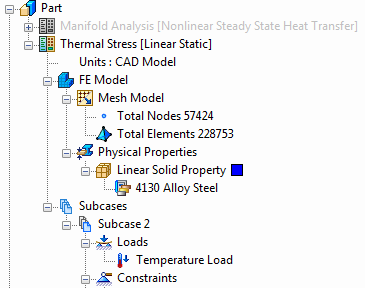

1. 하위 사례 2 아래에서 하중을 마우스 오른쪽 버튼으로 클릭하고 새로 만들기를 선택합니다.
2. 이름을 Temperature Load로 변경합니다.

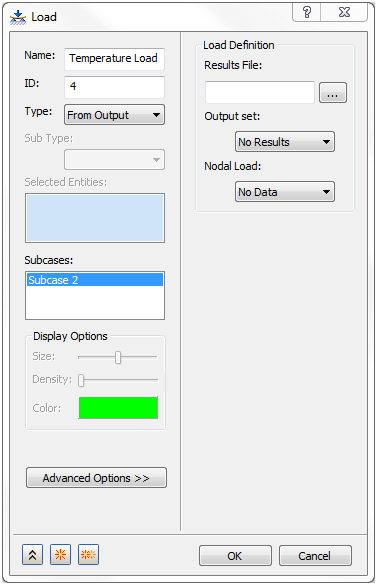

3. 유형을 출력에서로 변경합니다.
4. 하중 정의 섹션에서 결과 파일에 대한 찾아보기 버튼을 클릭합니다. 비선형 안정 상태 열 전달 해석을 실행한 후 생성된 FNO 파일의 위치로 이동합니다. 예를 들면, C:₩Users₩Public₩Documents₩Autodesk₩Nastran In-CAD 2016₩Tutorial₩en-us₩ISolidWorks 폴더입니다. 그런 다음 Manifold Analysis.FNO를 엽니다.

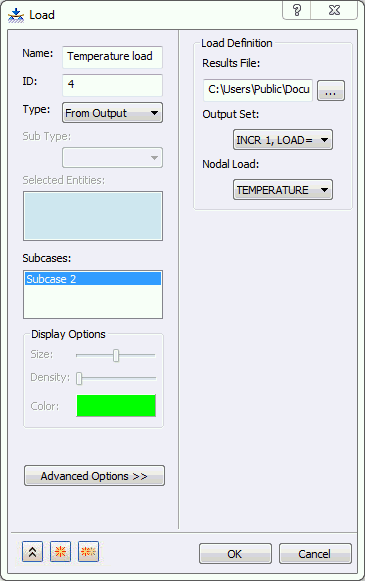

5. 아래에 표시된 대로 하중 대화상자에서는 1..INCR 1, LOAD=1.0이 출력 세트로 선택되어 있으며 노드 하중에 대해 TEMPERATURE가 선택되어 있음을 보여줍니다.



6. 확인을 클릭하여 출력에서 온도 하중의 하중 정의를 완료합니다.
