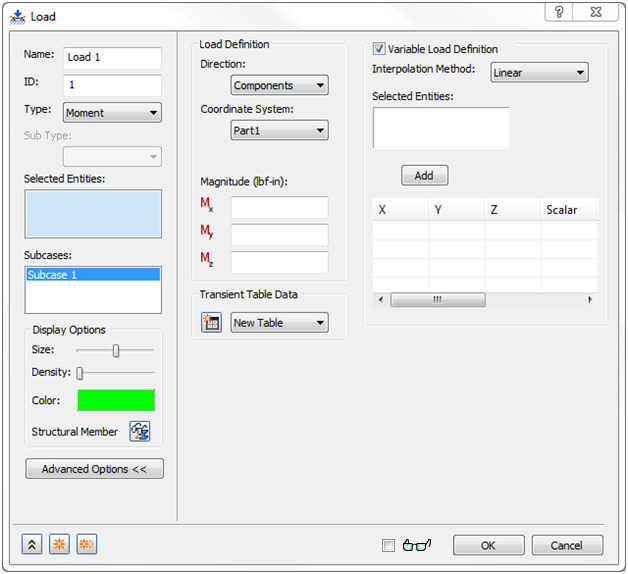

유형이 모멘트로 설정된 경우 대화상자가 아래와 같이 표시됩니다.
모멘트는 곡선, 표면 및 정점에 적용할 수 있습니다. 모멘트를 솔리드 요소(사면체 요소 - 선형 또는 포물선형)와 연관된 형상 엔티티에 적용하면 작동하지 않습니다. 솔리드 요소는 회전 자유도를 지원하지 않으므로 이 유형의 조건을 적용할 대체 방법이 필요하기 때문입니다. 따라서 대체 방법을 사용하는 Autodesk Nastran In-CAD는 솔리드 요소 면에서 모멘트 하중을 지원합니다. 솔리드 요소 면을 선택하고 회전 축을 기준으로 크기를 입력합니다.
모멘트의 경우 방향 옵션이 없습니다. 모멘트는 엔티티 단위로 적용됩니다. 예를 들어 두 표면에서 특정 크기의 모멘트를 적용하면 전체 모멘트 크기가 입력 크기의 두 배가 됩니다.
모멘트에는 가변 하중 정의뿐만 아니라 사용자 표시 특성(예: 색상, 크기 및 밀도)이 있을 수 있습니다.
