부품 또는 조립품 모델에서 여러 하위 사례가 허용됩니다. 동시에 이들 모두를 활성화할 수도 있습니다.
선형 좌굴, 초기 응력 정적, 초기 응력 법선 모드 및 비선형 좌굴 해석에 대한 모델 정의를 완료하려면 여러 하위 사례가 필수적이며 이는 기본적으로 작성됩니다.

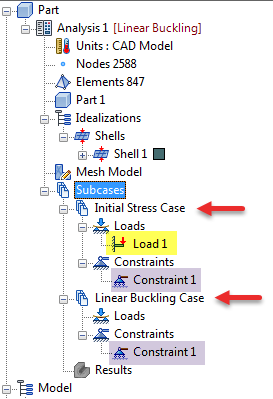

위의 그림에 표시된 것처럼 하위 사례 1(Initial Stress Case)에는 구속조건 및 하중이 있지만 하위 사례 2(Linear Buckling Case)에는 하중이 없고 동일한 구속조건이 있습니다. 이러한 유형의 정의는 선형 또는 비선형 좌굴 해석에 필요합니다. 해석 유형을 설정할 때 두 개의 하위 사례가 자동으로 작성됩니다.
자세한 내용은 다른 해석 유형에 대한 하위 사례 페이지를 참조하십시오.
두 가지의 하위 사례에서 구속조건은 동일한데 하중은 다를 수 있습니다. 이 기능은 상수 구속조건이 있는 부품에 대해 여러 하중 사례를 사용하는 정적 해석인 경우 유용할 수 있습니다. 이와 유사하게, 두 가지의 하위 사례에서 하중은 같은데 구속조건 체계는 다를 수 있습니다.
Autodesk Nastran은 모든 하위 사례를 해석하고 단일 해석에서 결과를 계산합니다.
개별 하위 사례를 마우스 오른쪽 버튼으로 클릭하여 다음과 같은 상황에 맞는 메뉴에 액세스합니다.
- 편집: 하위 사례의 컨텐츠를 편집하는 다른 방법을 제공합니다. 하위 사례에 추가될 개별 영역에서 하중 및 구속조건을 선택할 수 있습니다.
- 복사: 선택한 하위 사례를 복사합니다.
- 붙여넣기: 선택한 하위 사례를 붙여넣습니다.
- 이름 바꾸기: 이를 사용하면 하위 사례의 이름을 바꿀 수 있습니다.
- 활성화: 이 전환을 사용하면 하위 사례를 활성화하거나 비활성화할 수 있습니다.
- 삭제: 선택한 하위 사례를 삭제합니다.
- SPC 요약: 이 명령을 사용하면 SPC(단일 점 구속조건) 출력을 요청한 경우에만 단일 점 구속조건 힘 및 모멘트 요약을 수행할 수 있습니다.
