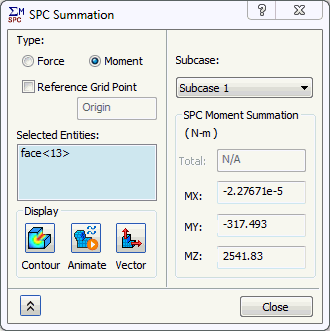

SPC 요약: SPC(단일 점 구속조건) 힘 및 모멘트 요약을 수행할 수 있습니다(단일 점 구속조건 출력을 요청한 경우).
- 유형: 힘 및 모멘트의 두 옵션을 단일 점 구속조건에서 반력과 반작용 모멘트를 계산할 때 각각 사용할 수 있습니다.
- 힘: 유형이 힘인 경우 선택한 도면요소에 대한 TOTAL, TX, TY 및 TZ SPC 힘 요약이 이 대화상자에 표시됩니다.
- 모멘트: 유형이 모멘트인 경우 선택한 도면요소에 대한 MX, MY 및 MZ SPC 모멘트 요약이 이 대화상자에 표시됩니다. 또한, 참조 그리드 점 옵션을 사용할 수 있습니다(다음 글머리 기호 참조).
- 참조 그리드 점: 경우에 따라, SPC 모멘트 결과의 기준으로 사용할 노드 번호를 지정합니다(힘 옵션에는 적용되지 않음). 노드는 그래픽으로 선택할 수 없습니다. 그러나 노드 그룹을 작성한 후 원하는 노드를 그래픽으로 선택하면 SPC 요약 대화상자에 액세스하기 전에 노드 식별 번호를 결정할 수 있습니다.
이 옵션이 선택되어 있지 않은 경우 전역 원점이 모멘트 결과의 참조 점이 됩니다.
- 선택한 도면요소: 모서리, 정점, 면을 선택하여 이에 대해 단일 점 구속력 또는 모멘트를 요약할 수 있습니다. 이 상자를 마우스 오른쪽 버튼으로 클릭하고 상황에 맞는 메뉴 옵션에서 도면요소 유형을 선택하여 선택 항목을 필터링합니다. 추가적인 상황에 맞는 메뉴 명령에는 다음이 포함됩니다.
- 삭제: 리스트에서 강조 표시된 도면요소를 제거합니다.
- 모두 지우기: 리스트에서 모든 도면요소를 제거합니다.
- 면 체인: 이 옵션을 사용으로 설정하여 클릭한 면에 접하는 모든 면을 선택합니다. 인접한 접하는 면이 없는 모서리에 도달할 때까지 선택 영역이 계속 확장됩니다.
- 하위 사례: 이 드롭다운 메뉴 옵션을 사용하면 하위 사례를 선택하여 힘 요약을 얻을 수 있습니다.
- 표시: 표시 섹션에는 다음과 같은 버튼이 포함됩니다.
- 윤곽선: SPC 요약 결과의 윤곽선 플롯을 표시합니다.
- 애니메이션: SPC 요약 결과의 윤곽선 플롯을 애니메이션합니다.
- 벡터:SPC 요약 결과의 벡터 플롯을 표시합니다.
