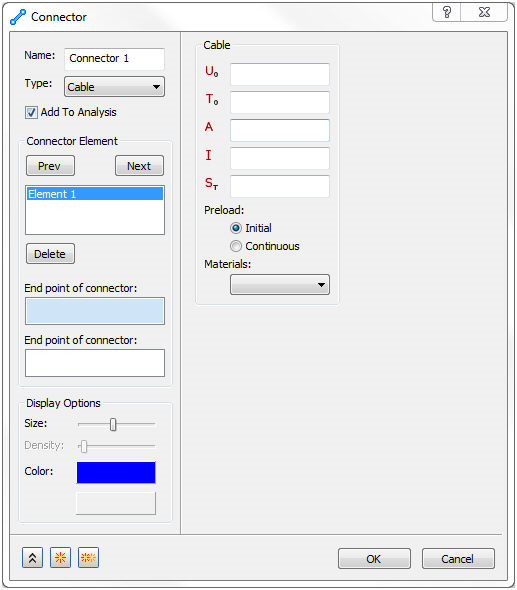

케이블 커넥터

커넥터 양식의 유형에서 케이블 옵션을 선택하면 다음과 같은 섹션을 사용할 수 있습니다.

• 해석에 추가: 이 확인란을 선택하면 이 케이블 커넥터가 트리의 현재 해석 분기에 있는 커넥터 아래에 자동으로 배치됩니다.
• 커넥터 요소: 현재 커넥터 이름 내에서 여러 케이블 요소를 정의할 수 있습니다.
  • 커넥터의 끝 점 두 개를 선택합니다.
• 표시 옵션: 케이블 커넥터의 표시 옵션을 편집할 수 있습니다.
• : 초기 케이블 추가연장을 정의합니다.
• : 초기 케이블 장력을 정의합니다.
• : 케이블의 횡단면 영역을 정의합니다.
• : 케이블의 관성 모멘트를 정의합니다.
• : 케이블의 허용 인장 응력을 정의합니다.
• 사전 하중:
  • 초기: 이 옵션은 이 케이블의 초기 사전 하중임을 솔버에 알려줍니다.
  • 연속: 이 옵션은 이 실제 인장 하중이고 일정하게 유지됨을 솔버에 알려줍니다.
• 재질: 드롭다운 리스트에서 재질을 선택해야 합니다.
