계산에 사용되는 힘 및 모멘트

구조 연결은 힘 및 모멘트를 사용하여 계산됩니다. 힘 및 모멘트 삽입:

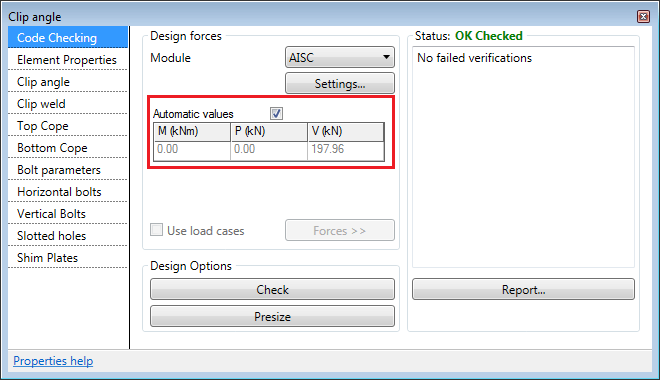

• Automatic values 옵션(AISC 모듈에만 사용 가능)을 사용합니다.

  AISC 모듈의 경우 강철 연결은 입력 요소보다 더 큰 힘을 견뎌야 하는 점을 고려하여 힘 및 모멘트가 자동으로 생성됩니다. 축 방향력, 전단력 및 모멘트 값은 입력 단면 모양의 탄성 또는 소성 수용력을 고려하여 계산되고 Settings 메뉴에서 제어할 수 있습니다.





또는

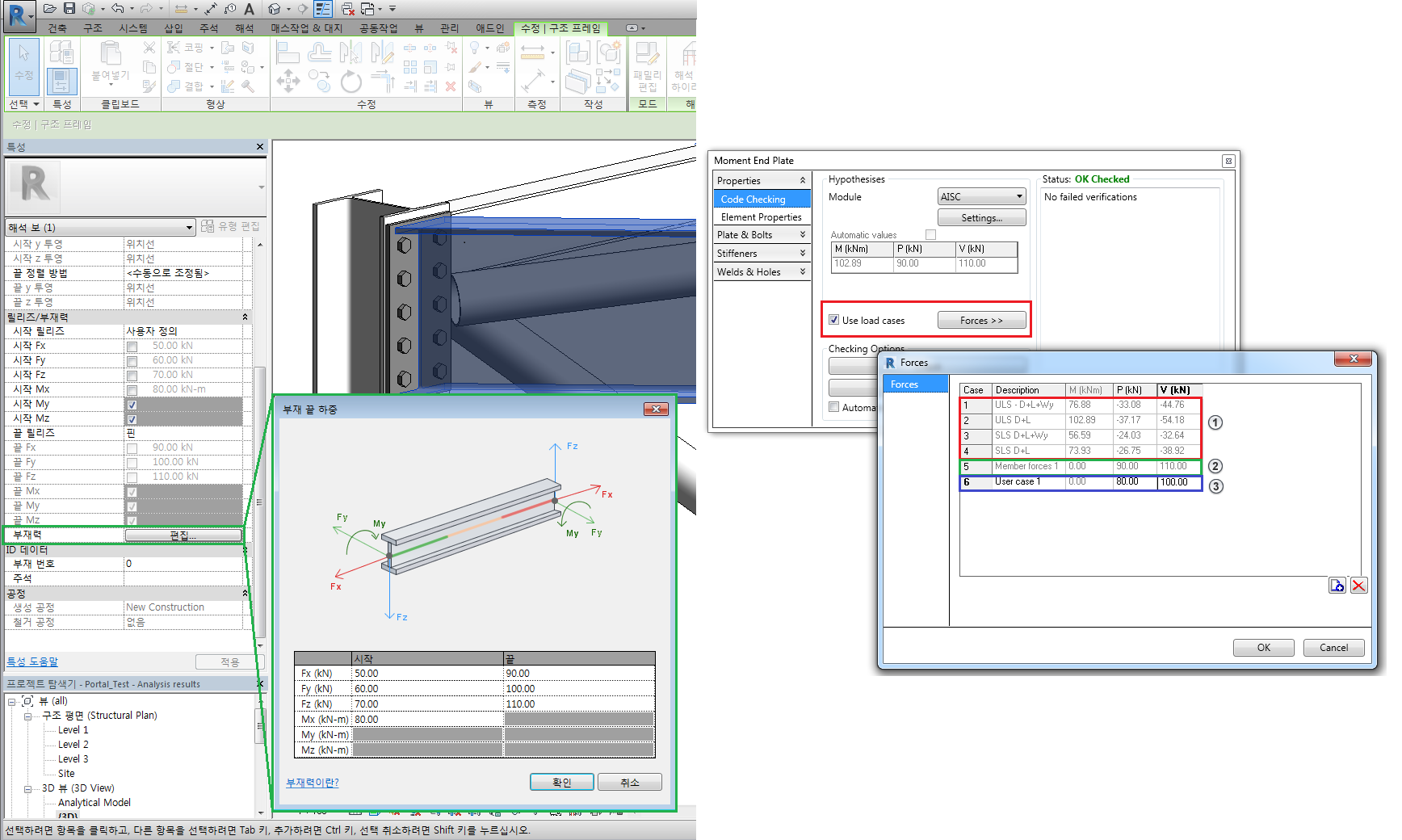

• Use load cases 옵션을 사용하여 다음의 힘 및 모멘트에 대해 연결을 확인합니다.
  • 해석 결과(Robot™ Structural Analysis Professional의 하중 조합만 해당)
  • 해석 요소의 Member Forces 대화상자에 설정된 힘 및 모멘트
  • 수동으로 추가된 조합
