선택한 보강 철근 요소의 기본 호스트 구속조건 동작에 정밀하고 정확하게 재지정을 적용할 수 있습니다.
비디오: 수정된 구속조건이 있는 보강 철근 배치
- 모델에서 보강 철근 요소를 선택합니다.
- 수정 | 구조 보강 철근 탭
호스트 패널
(스케치 편집)을 클릭합니다. 보강 철근 구속조건 편집기가 열립니다.
보강철근 인스턴스의 세그먼트가 선택되고 주황색으로 강조 표시됩니다. 보강 철근 세그먼트가 구속된 참조 선도 주황색으로 강조 표시됩니다. 이 경우 이는 호스트의 피복 참조입니다.

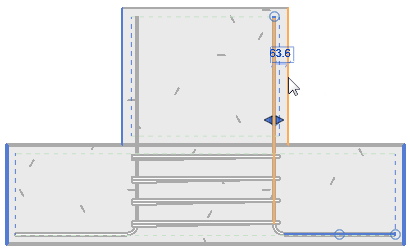

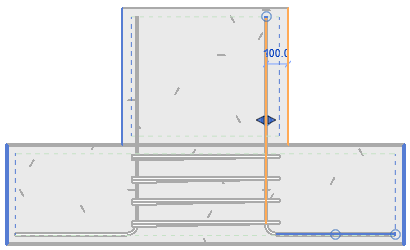

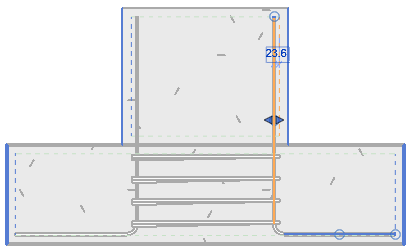

파란색으로 강조 표시된 선은 보강 철근 세그먼트에 대한 잠재적 구속조건 참조입니다. 파란색 참조 선을 클릭하여 새 구속조건 참조를 지정합니다. 치수는 이에 따라 변경됩니다. 치수를 클릭하여 특정 거리를 입력하고 Enter 키를 눌러 적용합니다.

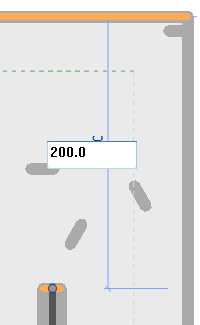

필요한 경우 다른 세그먼트 또는 철근 끝을 선택하여 구속조건으로 새 참조 또는 거리를 지정합니다. 다음 이미지는 호스트 표면에서 200mm까지 조정 중인 철근 끝 구속조건 치수를 보여줍니다.
-
수정 | 구조 보강 철근 탭
다중 패널
(완료)를 클릭하여 구속조건 변경사항을 적용하고 편집기를 종료합니다.
