문제 설명
난류 축대칭 소용돌이 흐름을 분석하여 Autodesk® CFD의 유체 흐름 및 난류 모델링 기능을 확인합니다. k-
난류 모형이 사용됩니다. 위의 So 등(1984)에 의해 관찰된 것처럼 소용돌이 속도 또는 방위각 속도와 방사형 위치 사이의 동일한 관계를 예측하는 것이 목표입니다. (1984).
이 문제에는 두 개의 입구인 소용돌이 속도 구성요소가 없는 중심선 제트와 소용돌이 수치 2.25를 생성하는 소용돌이 베인이 있는 외부 환상형 개구부가 있습니다. 실험자가 설명한 설정에 따라 두 입구에 동일한 속도가 지정됩니다.
측정된 RMS 속도에 맞게 비교적 큰 난류 강도가 지정됩니다.

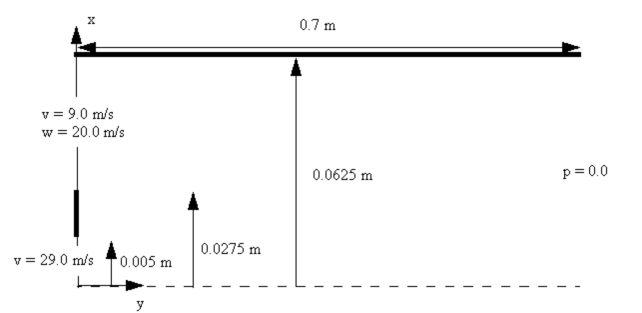

형상 및 경계 조건
결과
수치 및 실험 사례에 대해 특정 반지름 위치에서 기울기
을 비교합니다. Autodesk® CFD 결과의 기울기는 다음과 같이 계산됩니다.
결과 비교:
| 벤치마크 | 2016: 빌드 20150209 | 오류 비율 | 2017: 빌드 20160302 | 오류 비율 | |
| 기울기 | 311 | 319.25 | 2.65 | 281.53 | 9.47 |
