해석 특성
- 안정 상태
- 2D 내부, 분리된 흐름
- 난류
- 비압축성
참조
Vogel, J.C., Eaton, J.K., “Heat transfer and fluid mechanics measurements in the turbulent reattaching flow behind a rearward facing step”, Report MD-44, of Mechanical Engineering, Stanford University (1984).
문제 설명
Vogel, et al.(1984)의 실험은 Autodesk® CFD의 난류 흐름 모델링 기능의 정확성을 확인하는 데 사용됩니다. 계단의 흐름 재부착 다운스트림의 위치를 정확하게 예측하는 것이 목표입니다.

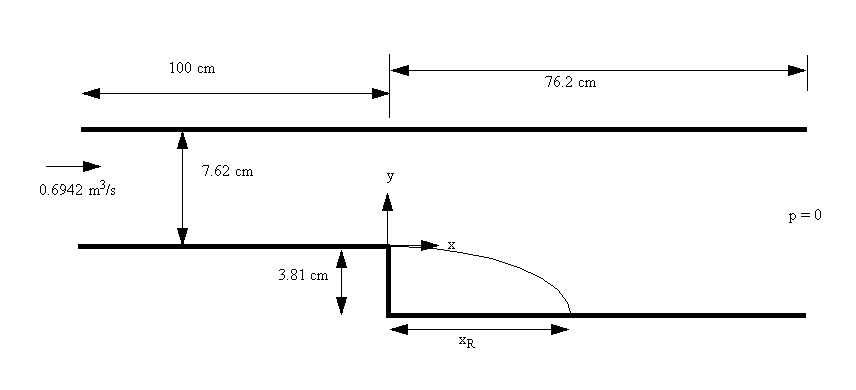

형상 및 경계 조건
결과
무차원 재부착 길이 비교,
| 벤치마크 | 2016: 빌드 20150209 | 오류 비율 | 2017: 빌드 20160302 | 오류 비율 | |
|
|
6.67 | 6.717 |
0.717 |
6.561 |
1.624 |
