해석 특성
- 과도 열 전달
- 솔리드 중간
- 3D 전도
참조
Holman, J.P., Heat Transfer, 5th Edition, McGraw-Hill, 1981.
문제 설명
Autodesk® CFD 과도 솔버 알고리즘은 반 무한 솔리드 매체를 통해 과도 열 전도를 시뮬레이션하여 확인됩니다.
전도 열 전달(항상 매우 정확함)을 해석하여 잠재적인 흐름 부정확성을 없애고 과도 솔버 알고리즘 성능을 효과적으로 분리합니다.
이 경우 3D 강철 블록의 과도 열 전달이 모델링됩니다. 2D에 단열 경계 조건을 적용하므로 반 무한 솔리드에 과도 전도에 대한 해석 표현식을 사용할 수 있습니다.

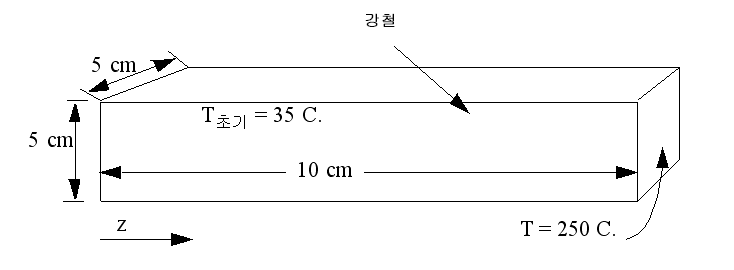

형상 및 경계 조건
- 초기 조건: T(x,y,z,0) = 35C
- 경계 조건: T(x,y=0,z=10,t>0)=250C
결과

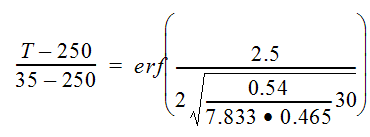

해석 솔루션은 라플라스 변환 기법을 사용하여 얻을 수 있습니다. Holman 참조에서 반 무한 슬래브의 과도 전도에 대한 해석 솔루션은 다음과 같습니다.
위 테이블에 있는 특성에서 35C를 초기 온도로 사용하고 250C를 경계 온도로 사용하여 t = 30초일 때 경계부터 2.5cm 지점에서 온도가 계산됩니다.
계산된 온도는 121.42C입니다.
| 벤치마크 | 2016: 빌드 20150209 | 오류 비율 | 2017: 빌드 20160302 | 오류 비율 | |
| T 2.5,30 | 121.42 | 121.243 | 0.145 | 121.65 | 0.191 |
