해석 특성
- 안정 상태
- 3D 외부 흐름
- 난류
- 비압축성 흐름
참조
White, F. M., “Fluid Mechanics,” McGraw-Hill, Inc., New York, 1979, pp. 283-285.
문제 설명
이 경우 원형 원통을 지나 흐르는 공기 흐름을 시뮬레이션합니다. 그런 다음 Autodesk® CFD에서 계산한 힘을 사용하여 항력 계수를 계산하여 참조의 데이터와 비교합니다.
원통의 경우 항력 계수는 다음 수식을 사용하여 계산됩니다.
여기서 L은 원통 길이이고, d는 원통 지름입니다.
형상 및 경계 조건

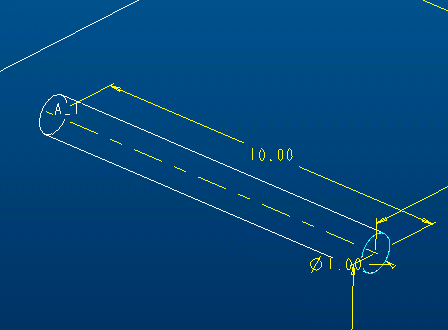

L = 20인치(대칭 형상이 사용됨)
d = 1.0인치.
원통은 원통의 끝에서 10인치 떨어져 있고 입구와 출구 끝에서 20인치 위, 아래에 떨어져 있는 상자로 둘러싸여 있습니다.
결과
레이놀즈 수(원통 지름 기준)는 105입니다. 항력 계수는 다음과 같이 항력에서 계산됩니다.
| 벤치마크 | 2016: 빌드 20150209 | 오류 비율 | 2017: 빌드 20160302 | 오류 비율 | |
| Re=10^5 | CD = 0.91 | 0.901 | 0.993 | 0.943 | 3.688 |
