해석 특성
- 안정 상태
- 2D 내부 흐름
- 층류
- 비압축성
- 비뉴턴
참조
Georgiou,G., Momani,S., Crochet,M.J., Walters, K., “Newtonian and non-Newtonian flow in a channel obstructed by an antisymmetric array of cylinders”, Jour. of Non-Newtonian Fluid Mechanics, 40, (1991), pp. 231-260.
문제 설명
형상은 비대칭 배열에 7개 실린더가 있는 직사각형 횡단면 채널입니다. 뉴턴 및 비뉴턴 유체가 테스트되었습니다. 비뉴턴 유체는 탄성이 높은 전단 박화로 고려되는 2%의 폴리아크릴아미드 수용액입니다.
Autodesk® CFD에서 계산한 전체 채널의 압력 강하를 측정된 데이터와 비교했습니다.

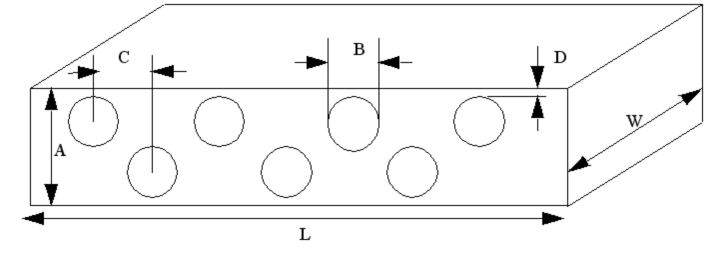

형상 및 경계 조건
여기서 A = 2.3cm., B = 1.25cm., C = 3.375cm., D = 0.35cm., L = 32.6cm., W = 2.5cm입니다.
체적 유량은 12.0cm3/sec입니다.
결과
채널 전체에서 압력 강하(Pa)가 비교됩니다.
벤치마크
(Pa)
|
2016: 빌드 20150209 | 오류 비율 | 2017: 빌드 20160302 | 오류 비율 | |
| 뉴턴 | |||||
= 30cc/s
|
4200 | 4294.52 | 2.25 | 4602.62 | 9.59 |
| 비뉴턴 | |||||
|
= 30cc/s
|
3400 | 3594.86 | 5.73 | 3552.48 | 4.48 |
