해석 특성
- 안정 상태
- 3D 내부 흐름
- 난류
- 비압축성
참조
White, F.M., Fluid Mechanics, McGraw-Hill (1986).
문제 설명
원형 파이프의 3D 1/4 단면을 해석하여 Autodesk® CFD에서 유체 흐름 및 난류 모델링을 확인합니다. 압력 강하
는 출구의 50m 업스트림에서 출구까지 입구 길이의 다운스트림으로 측정됩니다.

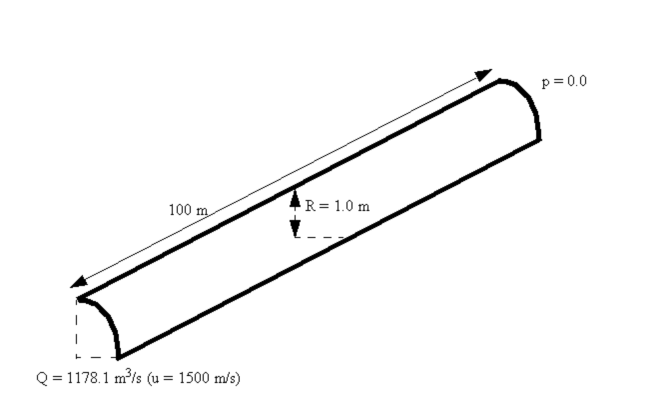

형상 및 경계 조건
결과
압력 강하에 대한 해석 계산 및 숫자 계산이 비교됩니다. White (1986)의 압력 강하 에 대한 해석 표현식은 다음과 같습니다.
-
는 Darcy 마찰 계수입니다.
-
은 질량 흐름입니다.
-
는 가 측정된 파이프 길이입니다.
Darcy 마찰 계수는 다음 Blasius 표현식으로 계산됩니다.
= 50m, = 2356.2
및 Re = 15000을 위의 표현식으로 대체하면 다음과 같은 결과가 계산됩니다.
| 벤치마크 | 2016: 빌드 20150209 | 오류 비율 | 2017: 빌드 20160302 | 오류 비율 | |
|
|
4.02E5 Pa | 384419.92 Pa | 4.26 | 384581.31 Pa | 4.22 |
