앞서 설명한 것처럼 Upfront CFD는 여러 설계 반복을 통해 발전된 최신 제품입니다. 지금까지 하지 시나리오 설정 프로세스를 진행했습니다. 하지 시나리오를 작성하기 위한 작업을 반복해서 수행할 필요 없이, 하지 시나리오를 복제하고 다른 설정만 변경하게 됩니다.

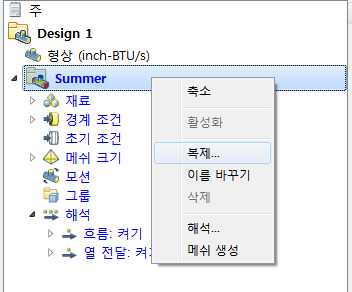

1. 설계 연구 막대에서 하지를 마우스 오른쪽 버튼으로 클릭하고 복제...를 클릭합니다.

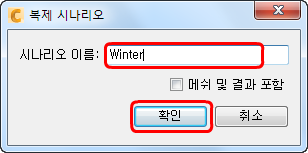

2. 이름으로 Winter를 입력하고 확인을 클릭합니다.

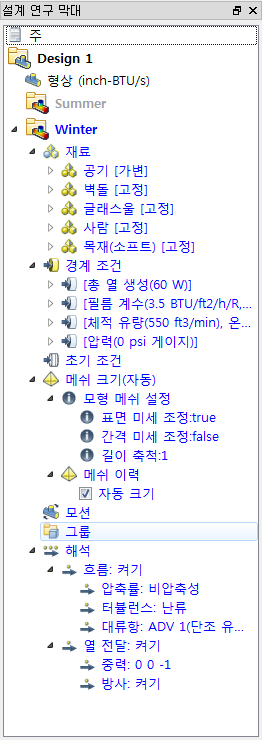

3. 설계 연구 막대에 동지 시나리오가 표시됩니다.
주: 하지 시나리오에 대해 정의한 모든 설정이 동지 시나리오에도 지정되어야 합니다. 다음의 몇 단계에서는 공급 온도 및 외부 참조 온도를 변경합니다.
4. 외부 참조 온도를 변경합니다.

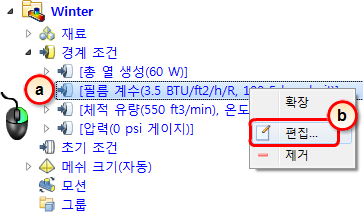

- a. 설계 연구 막대에서 마우스 오른쪽 버튼으로 필름 계수 3.5 BTU/ft2/h/R, 화씨 100을 클릭합니다.
- b. 편집...을 클릭합니다.

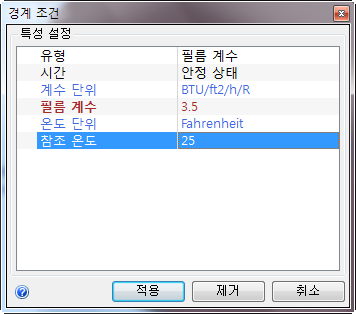

- c. 참조 온도를 25로 변경합니다.
- d. 적용을 클릭합니다.
5. 공급 온도를 변경합니다.

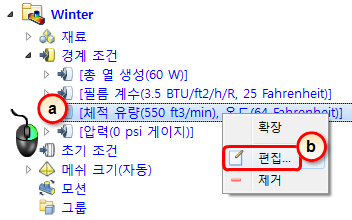

- a. 설계 연구 막대에서 마우스 오른쪽 버튼으로 체적 유량(550ft3/min), 온도(화씨 64)를 클릭합니다.
- b. 편집...을 클릭합니다.

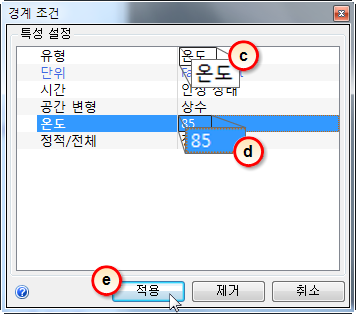

- c. 유형을 온도로 설정합니다.
- d. 온도를 85로 변경합니다.
- e 적용을 클릭합니다.
예상 결과...

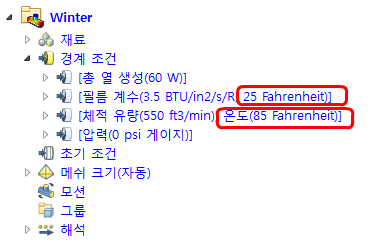

동지 시나리오에 대한 설계 연구 막대에는 두 개의 업데이트된 값이 포함되어 있어야 합니다. 다른 모든 값은 하지 시나리오와 동일해야 합니다.
