전시장 홀은 절연 벽 및 지붕, 벽돌 바닥, 2개의 벤치, 벤치에서 쉬고 있는 점유자 1명으로 이루어진 열린 아트리움입니다. 오늘은 긴 하루였으며 점유자는 아내와 아이들이 기프트샵을 방문하는 동안 미이라 전시관을 점검하고 있습니다.
전시장 홀을 채우는 공기를 위한 부품도 있습니다. 이 부품은 BIM/CAD 모형에서 작성했지만 개구부를 "막고" Autodesk® Simulation CFD를 통해 필요한 작업을 쉽게 수행할 수 있습니다.

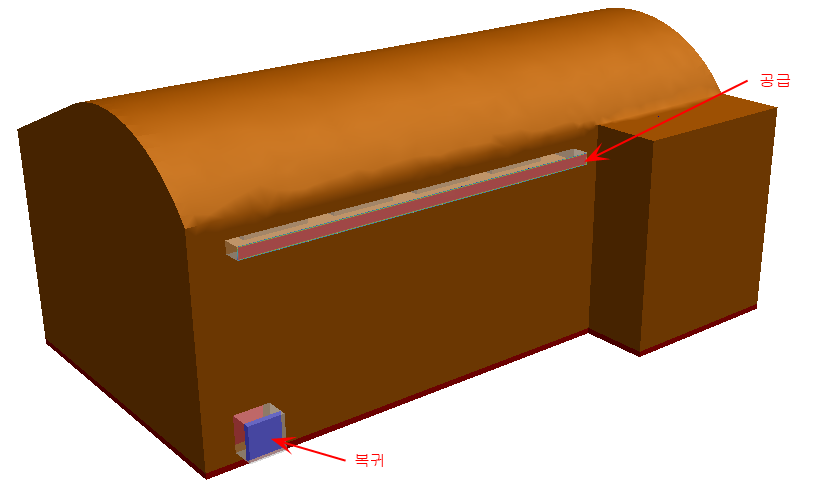

환기가 뒤쪽 벽의 높은 공급관을 통해 들어오고 뒤쪽 벽의 바닥 수준의 출구를 통해 나갑니다.
뒤쪽 벽은 모형에 포함되지 않은 다른 룸과 공유되는 내부 벽입니다.
온도 스윙...
전시장 홀은 온도 차이가 많이 나는 국가에 있습니다. 하지에는 고온이 100 °F에 달하고 동지에는 25 °F까지 온도가 떨어집니다. 이러한 실외 온도의 극단적인 차이 때문에 환기 시스템을 두 설계 기간으로 나누어 정의해야 합니다. 박물관 큐레이터가 관객의 높은 참여율을 유지하기 원한다면 연중 내내 점유자가 쾌적함을 느끼도록 해야 합니다.
하지 시나리오의 경우 환기 시스템은 홀에서 64 °F의 냉방을 유지하고, 동지 시나리오의 경우 85 °F의 난방을 유지합니다.
