표면 둘러싸기

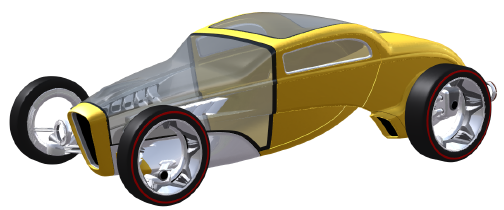

Autodesk® 표면 둘러싸기를 사용하여 모형 표면을 둘러싸고, 외부 볼륨을 추가하고, Autodesk® CFD로 전송할 품질 메쉬를 생성합니다. 광범위한 CAD 정리를 하지 않을 경우 메쉬하기 어렵거나 불가능할 수 있는 CAD 모형에 대한 메쉬를 쉽게 생성할 수 있습니다. 현재 표면 둘러싸기 메쉬는 외부 흐름 해석 또는 풍동 유형 모형에 적합합니다.

주: 표면 둘러싸기는 2D 모형을 지원하지 않습니다.

표면 둘러싸기에 액세스

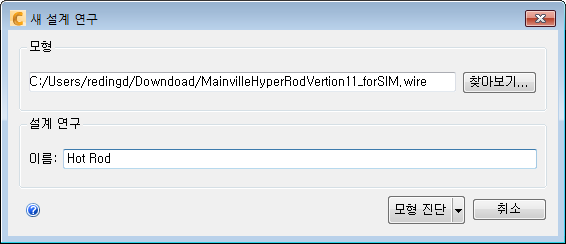

새 설계 연구를 작성할 때 표면 둘러싸기로 모형을 가져옵니다.

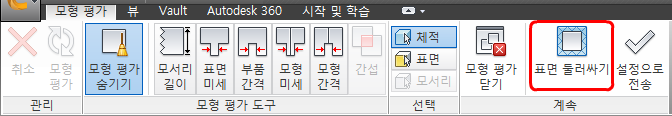

모형 평가 툴킷 내에서도 표면 둘러싸기에 액세스할 수 있습니다.

표면 둘러싸기 워크플로우

1. 풍동에서 모형을 설정합니다.
   • 표면 둘러싸기 구성 외부 체적을 클릭합니다.
   • 적절한 대화상자 옵션을 사용하여 체적의 크기를 조정합니다.
   • 닫기를 클릭하여 대화상자를 종료합니다.
2. 표면 둘러싸기 구성 해상도 계수를 사용하여 표면 메쉬에 적절한 세부 수준을 설정합니다. 주목할 만한 사항은 강조 표시되어 있습니다.
   • 값이 크면 실제 모형을 더욱 세밀하게 표현한 메쉬가 생성됩니다.
   • 값이 낮으면 속도가 더 빨라지긴 하지만 메쉬가 더 거칠어집니다.

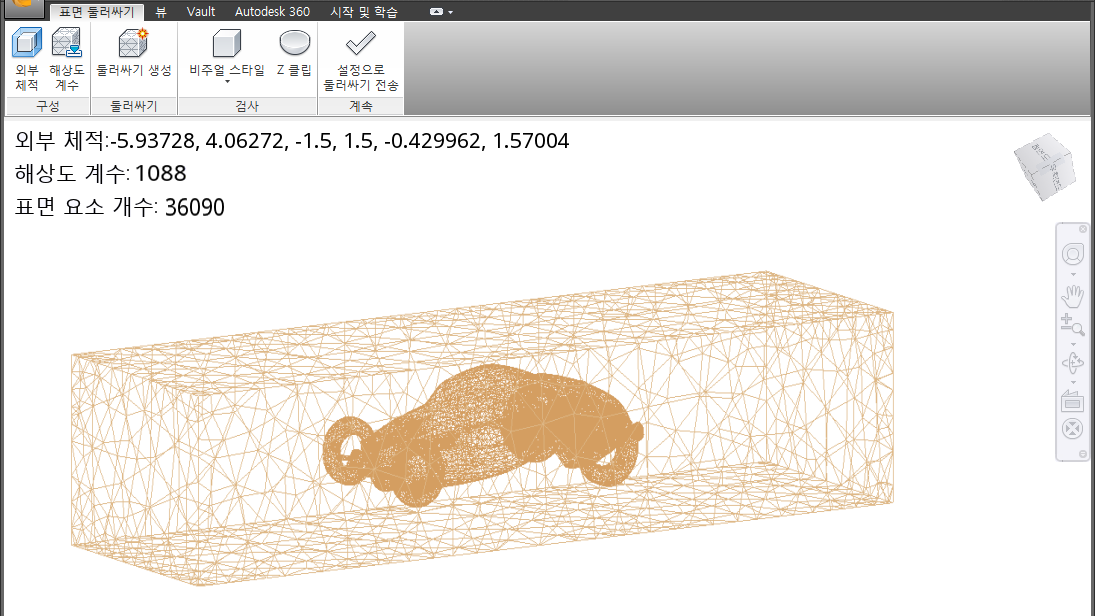

3. 표면 둘러싸기 둘러싸기 둘러싸기 생성을 클릭하여 표면 메쉬를 작성합니다.

4. 표면 둘러싸기 계속 설정으로 둘러싸기 전송을 클릭하여 메쉬를 CFD로 전송하고 모형 준비를 계속 진행합니다.
