Aby utworzyć przekrój poprzeczny

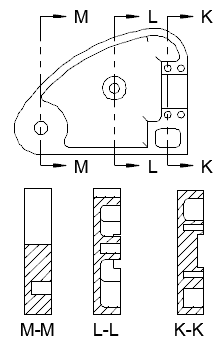

Widok przekroju poprzecznego dokumentacji modelu jest generowany przez rozcięcie całej długości danego obiektu.

Uwaga: Dokumentacja modelu jest dostępna tylko w systemach 64-bitowych.

1. Kliknij kartę Układpanel Utwórz widoklistę rozwijaną PrzekrójCałkowity.
2. Kliknij widok, aby użyć go jako rzutu macierzystego. W miejscu kursora zostanie wyświetlona strzałka kierunku początkowego.
3. Kliknij w obszarze rysunku, aby wskazać punkt początkowy linii przekroju. W miejscu kursora zostanie wyświetlona strzałka kierunku końcowego.
4. Kliknij w obszarze rysunku, aby wskazać punkt końcowy linii przekroju. W miejscu kursora zostanie wyświetlony podgląd przekroju.
5. Przesuń podgląd w żądane miejsce i kliknij, aby umieścić widok.
   Wskazówka: Podgląd jest ograniczony i umożliwia przesuwanie tylko w kierunku prostopadłym do linii przekroju. Aby zwolnić wiązanie, naciśnij klawisz SHIFT. Aby przywrócić wiązanie, ponownie naciśnij klawisz SHIFT.
6. Kliknij kolejno kartę Tworzenie przekrojupanel Metodamenu rozwijane GłębokośćPłat. Wyszukiwanie
   Uwaga: Aby dołączyć geometrię poza płaszczyzną przekroju, wybierz opcję Odległość i określ głębokość, do której chcesz dołączyć informacje.
7. Kliknij kartę Tworzenie przekrojupanel UtwórzOK.
