Style wizualne sterują wyświetlaniem krawędzi, oświetlenia i cieniowania.
Wpływem stylu wizualnego można sterować, zmieniając jego właściwości. Po zastosowaniu stylu wizualnego lub zmianie jego ustawień skojarzona rzutnia zostanie automatycznie zaktualizowana tak, aby odzwierciedlić te zmiany.
Menedżer stylów wizualnych zawiera wszystkie style dostępne w rysunku. Ustawienia dla wybranego stylu są wyświetlane w panelu pod przykładowymi obrazami.
Na wstążce można zmienić często używane ustawienia lub otworzyć Menedżera stylów wizualnych.
Domyślnie dostępne są następujące wstępnie zdefiniowane style wizualne:
- Model szkieletowy 2D. Wyświetla obiekty, używając linii i krzywych do reprezentacji obwiedni.
- Koncepcyjny. Powoduje wyświetlenie obiektów z zastosowaniem gładkiego cieniowania i stylu powierzchni Goocha. W stylu powierzchni Goocha są tworzone przejścia między zimnymi a ciepłymi kolorami, a nie między ciemnymi a jasnymi. Efekt jest mniej realistyczny, ale czasami lepiej widać pewne szczegóły modelu.
- Ukryte. Powoduje wyświetlenie obiektów z zastosowaniem reprezentacji modelu szkieletowego przy ukrytych liniach reprezentujących tylne powierzchnie.
- Realistyczny. Powoduje wyświetlenie obiektów z zastosowaniem gładkiego cieniowania i materiałów.
- Cieniowany. Powoduje wyświetlenie obiektów z zastosowaniem gładkiego cieniowania.
- Cieniowany z krawędziami. Powoduje wyświetlenie obiektów z zastosowaniem gładkiego cieniowania i widocznych krawędzi.
- Odcienie szarości. Powoduje wyświetlenie obiektów z zastosowaniem gładkiego cieniowania i monochromatycznych odcieni szarości.
- Szkic. Powoduje wyświetlenie obiektów z zastosowaniem modyfikatorów krawędzi Drżenie i Wydłużenia linii.
- Model szkieletowy. Wyświetla obiekty, używając linii i krzywych do reprezentacji obwiedni.
- Pochłanianie światła. Powoduje wyświetlenie obiektów z zastosowaniem częściowej przezroczystości.

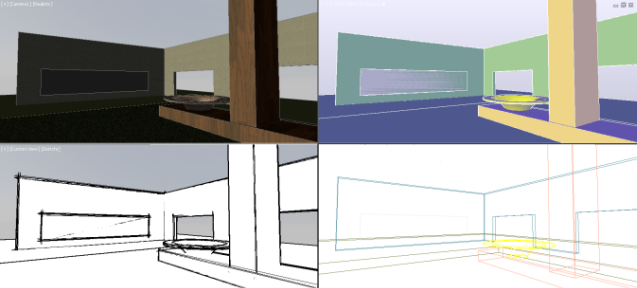

W poniższych obrazach zastosowano style wizualne Realistyczny, Koncepcyjny, Szkic i Model szkieletowy 3D.
W cieniowanych stylach wizualnych powierzchnie są oświetlane przez dwa odległe źródła światła, które podążają za rzutnią podczas przechodzenia dookoła modelu. To domyślne oświetlenie jest tak zaprojektowane, aby wszystkie powierzchnie modelu były oświetlane i można było je wizualnie rozróżnić. Domyślne oświetlenie jest dostępne tylko wtedy, gdy inne światła są wyłączone (brak też światła słonecznego).
W dowolnej chwili można wybrać styl wizualny i zmienić jego ustawienia. Zmiany są odzwierciedlane w rzutniach, do których został zastosowany styl wizualny. Wszystkie zmiany bieżącego stylu wizualnego są zapisywane w rysunku.
Zwiększona wydajność wyświetlania 3D
Style wizualne Model szkieletowy, Realistyczny i CIeniowany zapewniają zwiększoną wydajność 3D dla operacji przesuwania, powiększania i orbitowania. Zwiększona wydajność jest również dostępna dla niestandardowych stylów wizualnych zależnie od ustawienia zmiennej systemowej VSFACESTYLE oraz kilku skojarzonych zmiennych systemowych. Te kombinacje ustawień wymieniono w temacie dotyczącym polecenia STYLEWIZ.
