Zaokrąglanie całej polilinii (AutoCAD Mechanical)

Można zaokrąglić wszystkie wierzchołki polilinii jednocześnie.

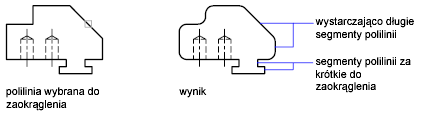

Uwaga: Zaokrąglane są tylko segmenty wystarczająco długie, aby można było utworzyć zaokrąglenie.

1. Kliknij kartę Narzędzia głównepanel ModyfikujZaokrąglij. Wyszukiwanie
2. Wybierz opcję P dla polilinii.
3. Na wstążce, w panelu Opcje zaokrąglania wybierz rozmiar zaokrąglenia. Aby zmienić promień zaokrąglenia:
   1. Kliknij <bieżącą kartę>panel Opcje zaokrąglanialistę rozwijaną Rozmiar zaokrąglenia. Wyszukiwanie
   2. Wybierz żądany rozmiar zaokrąglenia z listy rozwijanej.
4. Kliknij pustą przestrzeń w obszarze rysunku.
5. Wybierz polilinię.
