Symbol zbieżności i pochylenia — informacje (AutoCAD Mechanical)

Symbole zbieżności i pochylenia odzwierciedlają stopień zbieżności i pochylenia jako stosunki, wartości procentowe lub kody, takie jak znaki alfabetu Morse'a.

Symbol oznacza pochylenie, a symbol – nachylenie.

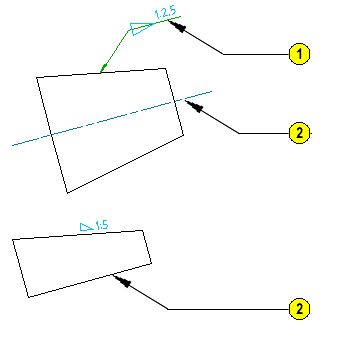

Symbol Legenda
  1. Linia odniesienia
  2. Od bazy

Program AutoCAD Mechanical może stwierdzić, czy opisywany obiekt jest pochyleniem czy zbieżnością, i automatycznie obliczyć stopień nachylenia/zbieżności. Aby AutoCAD Mechanical to mógł wykonać, należy wybrać linię bazową i dołączyć symbol do obiektu pochylenia/zbieżności, gdy program AutoCAD Mechanical wyświetli stosowny monit. Jeśli linia bazowa nie zostanie wybrana, program AutoCAD Mechanical uzna, że pochylenie zostanie określone ręcznie.

Gdy wybierzesz obiekt stożkowy/nachylenie, w obszarze rysunku pojawi się podgląd symbolu. Orientacja symbolu wraz z ruchem krzyży nitkowych zmienia się automatycznie. Można umieścić symbol z linią odniesienia (typowe dla symbolu pochylenia) lub bez linii odniesienia, wzdłuż nachylenia (typowe dla symbolu nachylenia).

Gdy po wyświetleniu przez program &AutoCAD Mechanical monitu użytkownik wybierze prawidłową linię bazową, program automatycznie wyrówna linię odniesienia symboli pochylenia do linii bazowej, tak aby były równoległe. Jeśli nie wybierzesz linii bazowej, możesz ręcznie wyrównać linię odniesienia i wybrać z listy odpowiedni symbol po umieszczeniu symbolu w obszarze rysunku.

Program AutoCAD Mechanical umożliwia wybieranie specjalnych znaków z listy rozwijanej (na przykład symbolu stopnia) i wstawianie ich do tekstu wymiaru. Opcjonalnie możesz wyświetlić tekst wymiarowy jako teoretycznie dokładną wartość.

Automatyczne obliczanie nachylenia jest dostępne jedynie w czasie tworzenia symbolu. Program AutoCAD Mechanical domyślnie wyświetla obliczoną wartość, ale można ją zastąpić. Po zastąpieniu obliczona wartość jest wciąż dostępna za pośrednictwem listy rozwijanej. Ta funkcja pozwala w razie potrzeby przywrócić obliczoną wartość. Menu rozwijane nie jest dostępne podczas edycji symbolu już umieszczonego w obszarze rysunku.
