Ćwiczenie 1: Wyszukiwanie narzędzi

Celem ćwiczenia jest zapoznanie się z metodami wyszukiwania narzędzi dostępnych dla danego zadania.

Używany rysunek zawiera obiekty programu AutoCAD Civil 3D, które można przeglądać. Znajdujące się na tym rysunku obiekty są elementami obszaru, które zostaną utworzone w następnych samouczkach.

Przegląd podstawowych elementów interfejsu użytkownika

1. Otwórz rysunek Intro-1.dwg znajdujący się w folderze rysunków samouczka.

   Rysunek zawiera powierzchnię istniejącego terenu, dwa przecinające się korytarze, sieć rurociągów kanałów burzowych i działki posiadłości.

2. Sprawdź elementy w górnej części okna programu AutoCAD Civil 3D. Kliknij przyciski opisane w kolejnych akapitach, aby sprawdzić narzędzia zawarte w każdym z elementów.
   • Menu aplikacji — zapewnia dostęp do poleceń związanych z plikami, takich jak funkcje otwierania, drukowania, eksportowania i publikowania.
   • Pasek narzędzi szybkiego dostępu — zawiera często używane polecenia. Kliknij przycisk , a następnie opcję Więcej poleceń, aby dodać dowolną liczbę narzędzi do paska narzędzi szybkiego dostępu.
     Uwaga:

     Można również kliknąć prawym przyciskiem myszy narzędzie na wstążce, aby wysłać je na pasek narzędzi szybkiego dostępu.

   • InfoCenter— umożliwia wyszukiwanie informacji za pomocą słów kluczowych.
   • Wstążka — jest pojedynczym, niewielkim elementem interfejsu umożliwiającym uzyskiwanie dostępu do poleceń związanych z bieżącym zadaniem. Wstążka eliminuje potrzebę wyświetlania wielu pasków narzędzi, ograniczając nieporządek w aplikacji i maksymalizując obszar rysunku. W górnym rzędzie klikaj przycisk , aby kolejno minimalizować wyświetlanie wstążki.

Przegląd wstążki

1. Na karcie Narzędzia główne, w panelu Utwórz projekt kliknij pasek na dole panelu.

   Panel zostanie rozwinięty, wyświetlając dodatkowe narzędzia. Jeśli na dolnym pasku panelu wstążki jest wyświetlany przycisk , oznacza to, że dostępne są dodatkowe narzędzia.

2. Kliknij karty Zmień i Analizuj.

   Każda z tych kart zawiera narzędzia związane z kategorią zadań.

3. Kliknij kartę Narzędzia główne.

   Na karcie Start znajdują się najczęściej używane polecenia służące do tworzenia obiektów programów AutoCAD i AutoCAD Civil 3D.

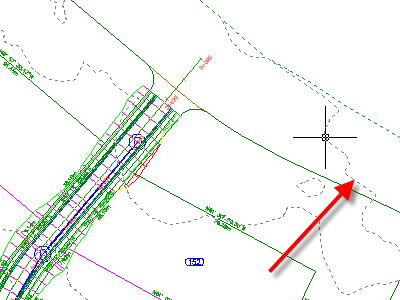

4. Kliknij na rysunku jedną z warstwic, aby wybrać powierzchnię.


   Na wstążce wyświetlana jest karta Powierzchnia TIN. Jest ona nazywana kartą kontekstową i zawiera wszystkie narzędzia związane z powierzchniami. W zależności od typu wybranego obiektu na karcie kontekstowej są wyświetlane różne narzędzia. Narzędzia na wszystkich kartach kontekstowych programu AutoCAD Civil 3D są ułożone w podobny szereg paneli:

   • Etykiety i tabele
   • Narzędzia ogólne
   • Modyfikuj
   • Analizuj
   • Narzędzia powierzchni
   • Platforma startowa
5. Naciśnij klawisz Esc.

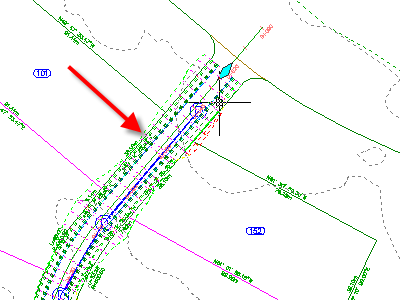

6. Zaznacz korytarz.


   Na wstążce jest wyświetlana karta Korytarze. Po wybraniu obiektu na wstążce udostępniana jest odpowiednia karta kontekstowa obiektu.

7. Naciśnij klawisz Esc.

   Korytarz nie jest wybrany, karta Narzędzia główne jest aktywna, a karta kontekstowa została usunięta.

Aby kontynuować naukę za pomocą samouczka, przejdź do części Ćwiczenie 2: Opis okna Obszar narzędzi.
