Jeśli styczna korytarza przecina się w narożniku i jeśli korytarz jest tworzony z zastosowaniem ustalonej szerokości, zewnętrzne i wewnętrzne narożniki korytarza są czyszczone automatycznie. W innych sytuacjach na przykład podczas tworzenia korytarza z zastosowaniem szerokości innej niż stała (np. w przypadku rzutowanie na powierzchnię) lub gdy w linii bazowej korytarza występują krzywe, należy wyczyścić narożniki przez wyciąganie dynamicznej linii charakterystycznej z korytarza i profilowanie od linii charakterystycznej.
Warunki, kiedy stosowane jest zachowanie czyszczenia korytarza
W programie AutoCAD Civil 3D 2017 zachowanie czyszczenia korytarza jest stosowane w przypadku następujących warunków:
- Położenia stycznej/przecięcia stycznej w korytarzach, które korzystają z linii charakterystycznych lub linii trasowania/profili jako linii bazowych.
- Zespoły ze spójnymi szerokościami zgodnie z ustawieniami określonymi wg kształtów w zespole.
W programie AutoCAD Civil 3D 2017 jeśli styczne korytarza przecinają się w narożniku i jeśli korytarz jest tworzony z zastosowaniem stałej szerokości, narożniki są czyszczone w następujący sposób:
Punkt, w którym spotykają się narożniki wewnętrzne, jest obliczany, a linie promieniowe są wydłużane z tego położenia z zastosowaniem częstotliwości wstawiania wzdłuż linii bazowej zgodnej z definicją określoną w oknie dialogowym Częstotliwość stosowania zespołów.
Ponadto w narożniku jest również dodawana jedna pikieta:
Wartość szerokości podzespołu jest zastępowana w pikietach promieniowych, a szerokość jest obliczana w celu utworzenia narożnika podobnego do wyniku działania polecenia odsuwania w programie AutoCAD.
Warunki, kiedy nie jest stosowane zachowanie czyszczenia korytarza
W programie AutoCAD Civil 3D 2017 zachowanie czyszczenia korytarza nie jest stosowane w przypadku następujących warunków:
- W segmencie łuku.

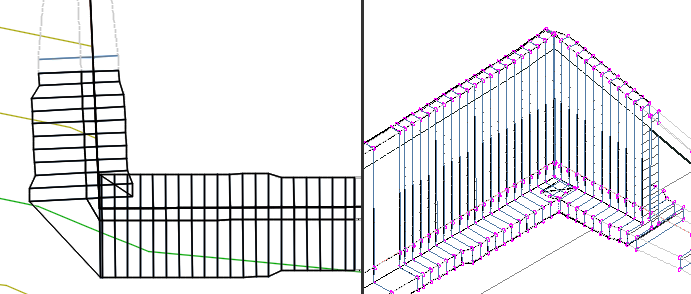

Przykładowo: w przypadku warunków, kiedy łuki znajdują się w narożniku, korytarz może zostać utworzony z przekrojami, które przecinają się w narożniku.
- W punkcie przecięcia stycznych i łuków.
- W punkcie końcowym zamkniętego korytarza opartego na linii charakterystycznej, jeśli początek i koniec linii charakterystycznej stykają się w narożniku.

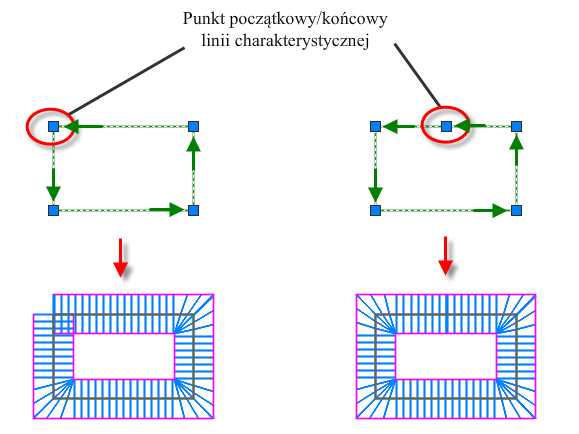

Przykładowo: jeśli linia charakterystyczna zaczyna się i kończy w narożniku, jak pokazano na ilustracji po lewej stronie, czyszczenie narożników nie zostanie wykonane.
Aby obejść ten problem, zaleca się narysować linię charakterystyczną tak, aby zaczynała się i kończyła w innym położeniu niż narożnik, jak pokazano na następnej ilustracji po prawej stronie.
- W warunkach, w których kształty korytarza są rozszerzane (przykładowo: gdy szerokość podstawy ściany oporowej jest zmienna i zależna od wysokości tej ściany).
- Podczas rzutowania na powierzchnię.
Rozwiązywanie problemów dotyczących czyszczenia narożnika

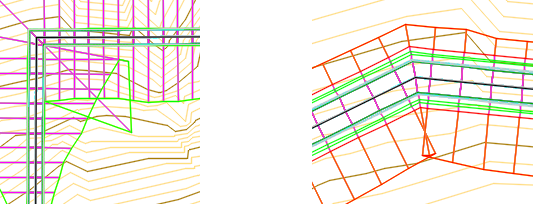

Aby rozwiązać problemy dotyczące narożnika, można wyodrębnić dynamiczną linię charakterystyczną z korytarza i użyć narzędzi tworzenia skarp w celu określenia profilowania od tej linii charakterystycznej. Poniżej przedstawiono przykład dodawania skarpy po prawej stronie korytarza.
