Szablony odniesienia można dołączyć do rysunku w programie AutoCAD Civil 3D, co zapewni ich aktualizowanie na bieżąco z zastosowaniem zmian wprowadzonych w stylach w szablonach.
Szablon standardowy — proces
Podczas tworzenia nowego rysunku na podstawie szablonu rysunku nowy rysunek uzyskuje kopię stylów w szablonie, ale jest to kopia jednorazowa. Połączenie nie jest zachowywane. Wcześniej jeśli użytkownik aktualizował style w szablonie i chciał przekazać te same aktualizacje do rysunków, musiał ręcznie skopiować lub zaimportować zmienione style do swoich rysunków.
Szablon odniesienia — proces
Podczas dołączania szablonu odniesienia do rysunku w programie AutoCAD Civil 3D style znajdujące się w tym szablonie odniesienia są kopiowane do rysunku, a połączenie między rysunkiem i szablonami odniesienia jest zachowywane. Rysunki można aktualizować na bieżąco (automatycznie lub ręcznie) za pomocą zmian stylów w szablonach.
Następnie (również na bieżąco) zmiany szablonów odniesień są przekazywane do rysunku, dzięki czemu jest on aktualny:
- Nowe lub zmienione style w szablonie odniesienia są kopiowane do rysunku.
- Style usuwane z szablonów odniesienia są usuwane z rysunku, jeśli dane style nie są używane. Jeśli styl jest aktualnie w użyciu, w rysunku jest tworzona jego kopia lokalna.

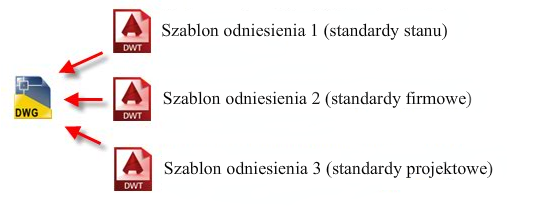

Ponadto użytkownik może dysponować wieloma szablonami odniesień dołączonymi do rysunku. Przykładowo: może istnieć szablon dla stanu, firmy i standardów projektu:
Można określić hierarchię, dzięki czemu szablon o najwyższym priorytecie jest uwzględniany jako pierwszy, jeśli istnieją powielone style.
Nowe lub edytowane style zapisywane w szablonie odniesienia są aktualizowane w rysunkach, gdy rysunki są otwierane lub szablony są ponownie wczytywane ręcznie.
Przykładowo: jeśli użytkownik aktualizuje styl lub dodaje nowy styl do szablonu standardów projektu, zmiany te są wprowadzane do rysunków, które odnoszą się do tego szablonu.
Style importowane i zawierające odniesienia w szablonie odniesień
Następujące style AutoCAD Civil 3D są importowane i zawierają odniesienia w szablonie odniesień.
- Style obiektów
- Style etykiety
- Style tabel
- Kryteria wielkości wyjściowych
- Zestawy kontroli projektu profilu i linii trasowania
- Zestawy reguł rur i struktur
- Lista części sieci ciśnieniowej
Uwaga: Aby zaimportowana lista części sieci ciśnieniowej działała poprawnie w rysunku, do którego jest importowana, katalog części użyty do utworzenia tej listy części musi być określony jako bieżący katalog części. Za pomocą polecenia Ustaw katalog sieci ciśnieniowej można określić bieżący katalog części.
W drzewie Ustawienia obszaru narzędzi style, do których istnieją odniesienia w rysunku, są oznaczone ikoną spinacza:
Elementy rysunku, które są zawarte w stylach, również są importowane. Przykładowo: jeśli styl zawiera definicje warstw, bloków, czcionek, rodzajów linii itd., te powiązane elementy również zostaną zaimportowane, ale nie są tworzone do nich odniesienia.
Style, które są importowane, z zastosowaniem szablonu odniesienia, ale nie są aktualizowane
Zestawy właściwości są importowane do rysunku z szablonu odniesienia, ale nie są aktualizowane, jeśli szablon źródłowy zostanie zmieniony. Ponadto nie można zapobiec aktualizacji zestawu właściwości w rysunku, który został zaimportowany.
Uaktualnianie stylów z odniesieniami
Po utworzeniu odniesienia do szablonu w rysunku style należy edytować w szablonie źródłowym, a nie w rysunkach, do których dołączono szablon odniesienia. W przypadku edytowania stylu z odniesieniem wyświetlane jest okno dialogowe zadania zawierające operacje, które można wykonać. Można zapisać kopię stylu i tymczasowo zachować zmiany aż do momentu, gdy rysunek zostanie ponownie otwarty, lub anulować zmiany.
Zarządzanie łączami do szablonów odniesienia
W przypadku otwarcia rysunku, dla którego nie można odnaleźć szablonów odniesienia, ponieważ na przykład znajdują się one w lokalizacji sieciowej (która nie jest aktualnie dostępna) lub jeśli szablony odniesień zostaną przeniesione, usunięte lub ich nazwy zostaną zmienione, w kolumnie Status w oknie dialogowym Dołącz szablon odniesienia jest wyświetlany komunikat Nie znaleziono ścieżki.
Jeśli nie można znaleźć szablonu odniesienia, style są nadal dostępne w rysunku, który się do nich odwołuje, ale style nie zostaną zaktualizowane do momentu przywrócenia ścieżki.
- Jeśli nazwa lub położenie szablonu zostało zmienione, w oknie dialogowym można zmienić ścieżkę, bezpośrednio edytując ją w kolumnie Zapisana ścieżka lub za pomocą przycisku przeglądania można ponownie wybrać szablon.
- Jeśli użytkownik tymczasowo nie może uzyskać dostępu do ścieżki, style nadal będą dostępne w rysunku, który się do nich odwołuje, ale nie będą one aktualizowane do momentu przywrócenia połączenia ze ścieżką.
- Jeśli szablon odniesienia został usunięty, style pozostaną w rysunku, który się do nich odwołuje .
