Tworzenie raportu Promieniowy lub kolejny odwrócony

Tworzy raport zawierający listę informacji o nachyleniu, odległości, kącie i współrzędnych w odniesieniu do listy punktów COGO w ustawieniu promieniowym lub kolejnym od zajętego punktu COGO.

Podczas tworzenia tego raportu, należy określić typ raportu, listę numerów punktów COGO i właściwości punktów COGO, które zostaną uwzględnione w raporcie. Wynikowy raport zawiera numery punktów i właściwości oparte na określonym typie raportu.

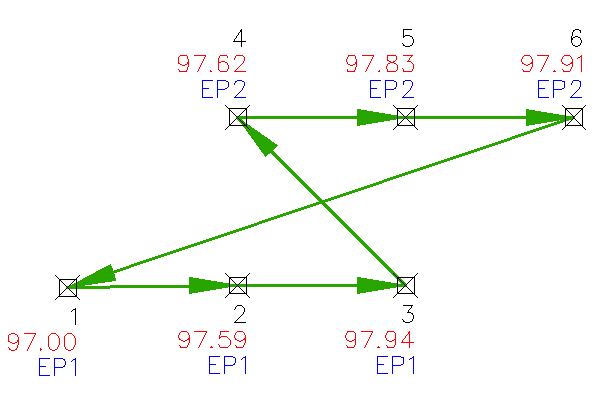

Raport Kolejny odwrócony

Raport kolejny odwrócony zawiera określone dane w kolejności zgodnej z określonymi punktami.

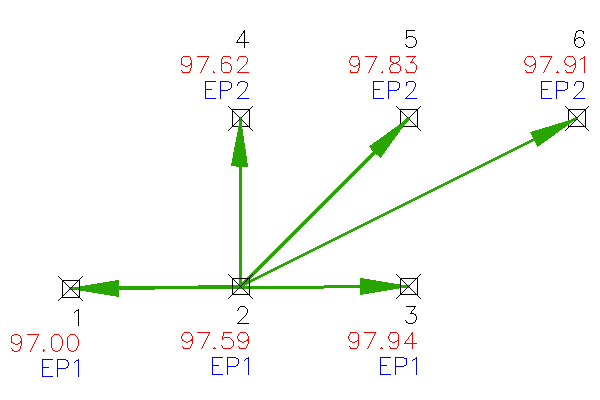

Raport Promieniowy odwrócony

Raport Promieniowy odwrócony zawiera określone dane dla każdego określonego punktu określone względem danego punktu zajętego i punktu pikiety wstecz.

W poniższym przykładzie punkt 1 jest punktem pikiety wstecz, a punkt 2 jest punktem zajętym.

Tworzenie raportu Kolejny/promieniowy odwrócony

1. W oknie Obszar narzędzi na karcie Przybornik rozwiń pozycje Narzędzia różne Raporty Punkt. Kliknij dwukrotnie opcję Raport Promieniowy/kolejny odwrócony.
2. W oknie dialogowym Utwórz raporty — Raport Promieniowy/kolejny odwrócony Określ Typ raportu.
3. Jeśli wybrano opcję Odwrotność promienia jako Typ raportu, określ opcję Punkt zajęty i Punkt pikiety wstecz lub Kierunek pomiaru wstecz.
4. W polu Typ raportu określ typa na liście Wybierz typ kąta.
5. W obszarze Lista punktów COGO kliknij pozycję , a następnie wybierz punkty na rysunku.
6. W obszarze Ustawienia raportu za pomocą tabeli można określić dane do uwzględnienia w raporcie, jak również kolejność ich prezentacji:
   • Przyciski strzałek: przesuwają aktualnie wybrany wiersz w tabeli w dół lub w górę.
   • Dołącz: uwzględnia właściwość w raporcie, gdy pole wyboru jest zaznaczone. Aby usunąć właściwość z raportu, usuń zaznaczenie pola wyboru.
   • Właściwości: określa nazwę właściwości punktu COGO AutoCAD Civil 3D.
   • Nazwa kolumny: określa zdefiniowaną przez użytkownika nazwę kolumny w przypadku właściwości w raporcie odwróconym.
7. W obszarze Zapisz raport w kliknij pozycję , aby przejść do położenia, w którym zostanie zapisany raport. Następnie wprowadź nazwę pliku i wybierz format pliku.
8. Kliknij polecenie Utwórz raport.

   Raport zostanie następnie wyświetlony i zapisany we wskazanym położeniu.

9. Aby utworzyć kolejny raport, można zmodyfikować parametry raportu i kliknąć przycisk Utwórz raport.
10. Kliknij przycisk Koniec, aby zamknąć okno dialogowe i zapisać bieżący raport parametrów z przeznaczeniem do wykorzystania w przyszłości.
