Tworzenie, edycja lub kopiowanie reprezentacji pozycyjnych

Plik zespołu zawiera macierzystą reprezentację pozycyjną, odzwierciedlającą domyślny stan zespołu. Podczas tworzenia reprezentacji pozycyjnej jest kopiowana reprezentacja główna.

Tworzenie reprezentacji pozycyjnej zespołu

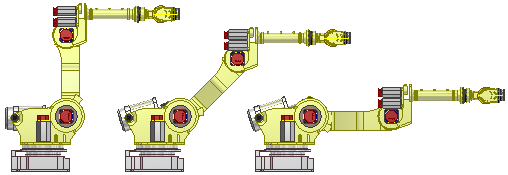

Użyj reprezentacji pozycyjnych w celu pokazania zespołu w różnych położeniach. Przykładowo: w pełni otwarty lub w pełni zamknięty.

1. Kliknięciem rozwiń w przeglądarce folder Reprezentacje.
2. Kliknij prawym przyciskiem myszy opcję Położenie i wybierz opcję Nowy. Nowa reprezentacja pozycyjna o domyślnej nazwie Pozycja 1 zostanie aktywowana i zagnieżdżona pod reprezentacją pozycyjną.
3. Wybierz reprezentację pozycyjną w przeglądarce i wpisz nową nazwę.
4. Ustanów nadpisania zależności i komponentów.
5. Zapisz.

Tworzenie reprezentacji pozycyjnej bazy formy

Podczas wstawiania korpusu formy tworzone są następujące reprezentacje pozycyjne:

• Produkt otwarty
• Wypchnięcie
• Zamknij
• Swobodne przeciągnięcie

Użyj reprezentacji pozycyjnych do oceny korpusu formy w różnych pozycjach.

Uwaga: Folder Reprezentacje nie jest dostępny w widoku przeglądarki Projekt formy. Wybierz wartość filtra przeglądarki Model lub Reprezentacje, aby wyświetlić folder Reprezentacje. Rozwiń węzeł Pozycja, aby wyświetlić reprezentacje pozycyjne bazy formy.

1. Otwórz górny poziom zespołu, zawierający bieżącą bazę formy.
2. W przeglądarce modeli wybierz folder Reprezentacje, aby go rozwinąć.
3. Prawym przyciskiem myszy kliknij wpis Położenie, aby utworzyć reprezentację pozycyjną lub kliknij prawym przyciskiem myszy istniejącą (ale nie główną reprezentację pozycyjną), a następnie wybierz polecenie Uaktywnij.

   Nastąpi zmiana konfiguracji zespołu. Dalsze edycje modelu są zablokowane, dopóki nie zostanie aktywowana główna reprezentacja bazy formy.

4. Sprawdź wpływ zmian na korpus formy i określ dopasowania wymagane do umieszczania w różnych pozycjach:
   • Sprawdź kolizje.
   • Sprawdź nieprawidłowe luzy.
5. Opcjonalnie uaktywnij reprezentację Swobodne przeciągnięcie, następnie wprowadź środowisko symulacji dynamicznej w celu dalszej analizy formy. Wszystkie wiązania kinematyczne są usunięte w reprezentacji Przeciągnięcie swobodne.
6. Aktywuj główną reprezentację pozycyjną i wróć do górnego poziomu zespołu, aby przeprowadzić dalsze edycje i uaktualnienia formy.

Uwaga: Użyj narzędzia Inventor Studio do animowania sekwencji reprezentacji pozycyjnych. Użyj reprezentacji pozycyjnych jako widoku nakładki na rysunku, aby przedstawić formę w różnych położeniach.

Edycja lub kopiowanie reprezentacji pozycyjnej

Można zaoszczędzić czas, kopiując reprezentację pozycyjną i w razie potrzeby dopasowując różne parametry: W przeglądarce wybierz folder Reprezentacje, aby go rozwinąć. Kliknij prawym przyciskiem myszy żądaną reprezentację pozycyjną i wybierz polecenie Kopiuj. Kopia reprezentacji umieszczona zostanie w przeglądarce na tym samym poziomie, co reprezentacja macierzysta.

1. W celu edycji kliknij prawym przyciskiem myszy opcję Reprezentacja pozycyjna w przeglądarce i wybierz polecenie Uaktywnij.
2. Wybierz komponent lub powiązanie, dla których chcesz utworzyć lub zmienić nadpisanie, a następnie kliknij prawym przyciskiem myszy i wybierz polecenie Nadpisz.
3. Zapisz.

Wskazówka: Wartości złożonych reprezentacji pozycyjnych łatwiej będzie zmieniać przy użyciu arkusza kalkulacyjnego programu Microsoft Excel niż opcji menu kontekstowego. Zobacz sekcję Zarządzanie reprezentacjami pozycyjnymi zespołu przy użyciu arkusza kalkulacyjnego.

Aby dowiedzieć się, jak nadpisać powiązania, odsunięcia szyku, położenia komponentu lub reprezentacje, zobacz temat Nadpisywanie wartości w reprezentacjach pozycyjnych.

Uwaga: Zapisz kilka reprezentacji pozycyjnych w pliku zespołu. Aby zmienić reprezentację pozycyjną, w przeglądarce kliknij prawym przyciskiem myszy widok pozycyjny i wybierz polecenie Uaktywnij. Obok nazwy aktywnej reprezentacji pozycyjnej w przeglądarce wyświetlany jest znacznik wyboru.
