Generowanie kombinacji normowych przypadków obciążeń

Dowiedz się, w jaki sposób automatyczne generować kombinacje normowe przypadków obciążeń.

Generowane automatycznie kombinacje przypadków obciążeń są używane do sprawdzania, czy opór i użytkowanie w różnych rzeczywistych sytuacjach, w których obciążenia działają jednocześnie, jest zgodny z określoną normą. Jeśli będzie to wymagane, można zdefiniować kombinacje ręcznie, pojedynczo.

1. Aby sprawdzić, czy kombinacja normowa dla projektu jest poprawna, wybierz opcje Narzędzia > (Preferencje zadania).
2. W oknie dialogowym Preferencje zadania kliknij znak +, aby rozwinąć normy projektowe, i kliknij opcję Obciążenia.
3. Wybierz z listy kombinacji normowych opcję EN 1990:2002.
   Uwaga: Można kliknąć przycisk , aby edytować reguły kombinacji normowych.
4. Kliknij przycisk OK.
5. Aby generować kombinacje normowe, wybierz opcje Obciążenia > (Kombinacje automatyczne).
6. W oknie dialogowym Kombinacje normowe przypadków obciążenia wybierz opcję Kombinacje automatyczne kompletne i kliknij przycisk Więcej>.

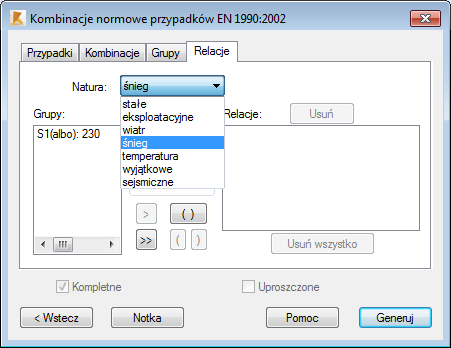

7. W oknie dialogowym Kombinacja normowa przypadków obciążenia EN 1990:2002 wybierz kartę Relacje.
8. Na liście rozwijanej Natura można wybrać każdy typ i tworzyć relacje między przypadkami obciążeń w poszczególnych grupach. Domyślnie program Robot automatycznie tworzy te grupy i zależności.




9. Zachowaj ustawienia domyślne i kliknij przycisk Generuj.
   Uwaga: Na ekranie nic się nie będzie działo.
10. Na pasku menu wybierz opcje Analiza > (Obliczenia) lub na standardowym pasku narzędzi kliknij przycisk (Obliczenia).
11. Jeśli zostanie wyświetlone ostrzeżenie, kliknij przycisk OK, aby kontynuować proces obliczania.
12. Aby wyświetlić tabelę Kombinacje, na pasku menu wybierz Obciążenia > Tabela kombinacji.

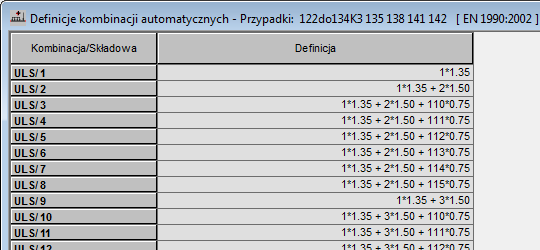

13. Zostanie otwarte okno dialogowe Definicje kombinacji obciążeń, pokazane na poniższym rysunku.




14. Aby zmienić sposób wyświetlania kombinacji w tabeli, kliknij prawym przyciskiem myszy w obszarze tabeli kombinacji, a następnie wybierz opcję Kolumny tabeli.
15. W oknie dialogowym Kombinacje zmień pole Opis kombinacji na Etykieta przypadku i kliknij przycisk OK.

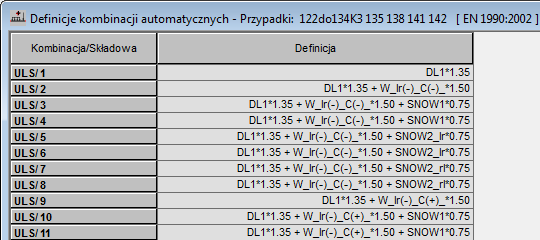

16. Zostanie wyświetlony nowy układ tabeli, jak pokazano na rysunku poniżej.




17. Zapisz projekt jako Structure—Project—Analysis.rtd.

Kliknij tutaj, aby przejść do podsumowania.
