Dodawanie przekrojów

Dowiedz się, jak dodawać przekroje do listy dostępnych przekrojów w projekcie.

1. Kontynuuj pracę z danym projektem lub otwórz projekt Frame_3D_Preferences.rtd.

   Pliki ćwiczeń znajdują się w folderze C:\ProgramData\Autodesk\Examples\Tutorials.

2. Kliknij kolejno opcje (Geometria Właściwości Przekroje).

   Zostanie otwarte okno dialogowe Przekrój.

3. Sprawdź, czy istnieją następujące przekroje: W 12x96, HP 10x42, HP 12x63 i LP 2x2x0.1875.
4. Jeżeli przekroje określone powyżej nie są dostępne na liście, kliknij przycisk (Definicja nowego przekroju).

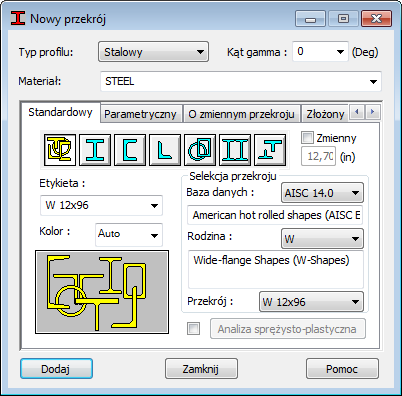

5. Aby dodać przekrójW 12X96, ustaw następujące parametry:
   • Typ przekroju: Stal,
   • Baza danych: AISC 14.0,
   • Rodzina: W,
   • Przekrój: W 12x96.

6. Kliknij przycisk Dodaj.
7. Powtórz tę operację dla następujących przekrojów : HP 10x42, HP 12x63 i LP 2x2x0.1875.
   Uwaga: Dla wszystkich przekrojów należy użyć bazy danych AISC14.0 i typu przekroju Stal.

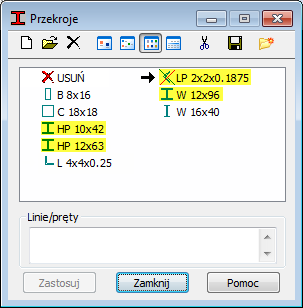

8. Zamknij okno dialogowe Nowy przekrój. Dodatkowe przekroje są wyświetlane na liście, jak pokazano poniżej:

9. Zamknij okno dialogowe Przekroje.
