Symulacja i analizy

Zmiana nazw geometrycznie nieliniowych analiz („P-delta” i „Duże przemieszczenia”)

Terminy „Nieliniowa” i „P-delta” były mylące. W celu uniknięcia nieporozumień zostały zastąpione w następujący sposób:

• Termin „Nieliniowa” zmieniony na P-delta.
• Termin „P-delta” zmieniony na Duże przemieszczenia.

Ta zmiana ma wpływ na niektóre okna dialogowe w programie.

Nieliniowość może wystąpić z dwóch powodów:

• Jeśli model zawiera nieliniowości materiałowe lub konstrukcyjne.
• W przypadku analizy nieliniowej, np. analizyP-delta lub Duże przemieszczenia.

W celu odróżnienia źródła nieliniowości opis analizy wyraźnie wskazuje teraz nieliniowości każdego typu.

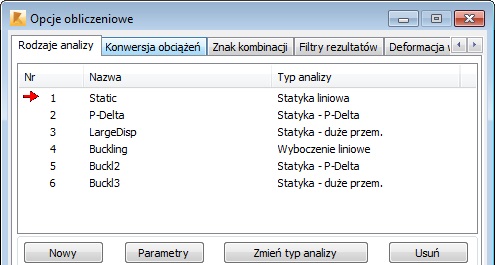

Na przykład w przypadku liniowego modelu sprężystego analizy liniowe P-delta i Duże przemieszczenia są wyświetlane na liście przypadków obciążenia jako Statyczna — liniowa, Statyczna — P-Deltai Statyczna — duże przemieszczenia.

Jeśli w modelu jest wprowadzona nieliniowość, to analizy są wyświetlane jako Nieliniowa statyczna, Nieliniowa statyczna — P-Delta, Nieliniowa statyczna — duże przemieszczenia.

Profile wiatru dla symulacji obciążenia wiatrem

Karta profil wiatru w oknie dialogowym Symulacja obciążenia wiatrem została rozszerzona o nowe funkcje, takie jak:

• Możliwość utworzenia i zapisania kilku profili wiatru dla symulacji obciążenia wiatrem.
• Współczynnik prędkości zwiększony do 5,00.
• Możliwość dopasowania wysokości profilu wiatru.
• Graficzna reprezentacja wirtualnego tunelu aerodynamicznego.

Zobacz temat Okno dialogowe Symulacja obciążenia wiatrem, aby uzyskać więcej informacji na temat karty Profil wiatru.

Karta Profil wiatru umożliwia również wczytanie poprzednio zapisanych profili wiatru.

Zobacz tematy Tworzenie profilu wiatru i Wczytywanie profilu wiatru.

Obciążenia wiatrem konstrukcji z wystającymi częściami

Aby można było zastosować odpowiednie współczynniki ciśnienia na różnych strefach konstrukcji z wystającymi częściami, zaktualizowane zostały normy oparte na Eurocode (EN 1991-1-4 (7.4.1)). Zmiany te obejmują również szczególne przypadki, takie jak francuski załącznik krajowy NA:2008-03.

Zmiany dotyczące solwerów

Zaimplementowana została nowa wersja wielowątkowego solwera Pardiso firmy Intel®. Nowy solwer jest domyślnie włączony dla modeli z więcej niż 5000 stopni swobody, pod warunkiem, że w Preferencjach zadania jest wybrana opcja automatycznego wyboru solwera. To nowe rozwiązanie korzysta z możliwości, jakie dają procesory wielordzeniowe, aby zapewnić szybsze obliczenia, i lepiej radzi sobie z przypadkami niestabilności.

Aby uzyskać więcej informacji, zobacz temat Solwer wielowątkowy.
