Utwórz podkład, gdy konieczne jest zrozumienie zależności między komponentami na różnych poziomach w kontekście koordynacji i budowy.
Użyj opcji Parametry podkładu na palecie Właściwości, aby ustawić podkład. Można na przykład ustawić podkład dla zabudowy w kuchni, aby ułatwić umieszczanie powyżej instalacji oświetleniowych.
- W Przeglądarce projektu otwórz rzut.
- Na palecie Właściwości dla opcji Zakres: Poziom bazowy wybierz poziom, dla którego chcesz utworzyć podkład.
Wartość opcji Zakres: Najwyższy poziom jest automatycznie ustawiana na jeden poziom wyżej niż Poziom bazowy. Jeśli występuje poziom pośredni, takich jak scena, przydatne może być ustawienie wartości opcji Zakres: Najwyższy poziom powyżej sceny.
Podkład jest wyświetlany w półcieniach w widoku planu.
- Na palecie Właściwości dla opcji Orientacja podkładu wybierz opcję W górę lub W dół. Gdy dla opcji Orientacja podkładu ustawiono wartość W dół, wówczas podkład jest wyświetlany tak, jakby patrzono na niego z góry, jak w widoku planu. Jeśli dla opcji Orientacja podkładu ustawiono wartość W górę, wówczas podkład jest wyświetlany tak, jakby patrzono na niego z dołu, jak w odwróconym rzucie stropu.

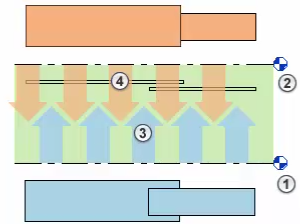

Poniższa ilustracja przedstawia ustawienia w palecie Właściwości, gdzie 1 = Zakres: Poziom bazowy, 2 = Zakres: Najwyższy poziom 3 = W górę, 4 = W dół
