Umieszczanie podwieszeń produkcyjnych

Aby umieścić podwieszenia, wybierz usługę i grupę.

Film: Praca z podwieszeniami w modelu produkcyjnym w programie Revit

Użyj palety Części produkcyjne MEP, aby wybrać usługę i grupę, a następnie wybierz podwieszenie produkcyjne, aby umieścić go w obszarze rysunku. Jeśli na palecie nie są wyświetlane żadne części, kliknij opcję Ustawienia, aby otworzyć okno dialogowe Ustawienia produkcyjne i wczytać zawartość do palety Części produkcyjne MEP.

Podwieszenia mogą być umieszczane na poziomych segmentach produkcyjnych lub na prostych częściach przedłużeń złączki. Podwieszenia można również umieszczać na pochyłym obiekcie nadrzędnym.

Podwieszenia mogą być również umieszczane w wolnej przestrzeni, niepołączone z częścią produkcyjną. Dopasuj długość pręta do dołączenia podwieszenia nośnego do konstrukcji innego elementu nośnego podwieszenia.

1. Wyświetlanie palety Części produkcyjne MEP.

Kliknij kolejno kartę Systemypanel Produkcja (Część produkcyjna). Można również kliknąć kolejno kartę Widokpanel Oknalistę rozwijaną Interfejs użytkownika pozycję Części produkcyjne MEP.

Uwaga: Jeśli zostanie wyświetlony monit o określenie konfiguracji produkcyjnej, w oknie dialogowym Ustawienia produkcyjne określ konfigurację produkcyjną i wczytaj usługi.

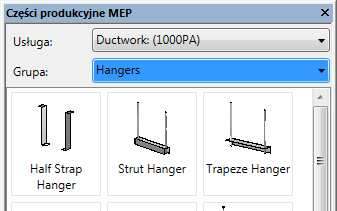

2. Na palecie Części produkcyjne MEP wybierz typ podwieszenia z listy rozwijanej Grupy.



3. Kliknij podwieszenie.
   Wskazówka: Naciśnij klawisz spacji, aby odwrócić podwieszenie na przeciwległą stronę jego obiektu nadrzędnego przed jego umieszczeniem.
4. W obszarze rysunku umieść kursor wzdłuż krawędzi lub osi segmentu i kliknij, aby umieścić podwieszenie.

   Podwieszenia są domyślnie dołączane do najbliższego elementu konstrukcji. Kategorie konstrukcji obejmują strop, dach, ramy konstrukcyjne (takie jak belki i kratownice), schody i płyty stropowe. Jeśli nie jest dostępna żadna konstrukcja, w programie Revit używana jest domyślna długość pręta określona w definicji pliku ITM.

5. Kontynuuj, aby wybrać i umieścić podwieszenia z palety Części produkcyjne MEP.
Wskazówka: Użyj narzędzia Pokaż usługę, aby szybko wybrać usługę i grupę w trakcie umieszczania dodatkowych części.
Aby wyświetlić znaczniki odłączania części produkcyjnych ze złączami, które nie są aktualnie podłączone, należy kliknąć kolejno kartę Analizapanel Sprawdź systemy (Pokaż niepodłączone) i wybrać przynajmniej jedną z następujących opcji:
• Kanał
• Kreska pionowa
• Drabinka kablowa i rura kablowa
• Elektryczne
• Podwieszenie produkcyjne
