Tworzenie poręczy przez szkicowanie

Utwórz poręcz przez szkicowanie ścieżki poręczy, a następnie wybierz element na obiekt nadrzędny poręczy, np. strop lub dach.

Film: Szkicowanie poręczy podrzędnych

1. Kliknij kartę Architekturapanel Obieglistę rozwijaną Poręcz (Ścieżka szkicu).
2. Jeśli nie jest włączony widok, w którym można naszkicować poręcz, zostanie wyświetlony monit o wskazanie widoku. Wybierz widok z listy i kliknij przycisk Otwórz widok.
3. Aby ustawić obiekt nadrzędny dla poręczy, kliknij kolejno kartę Zmień | Utwórz ścieżkę poręczypanel Narzędzia (Wybierz nowy obiekt nadrzędny), a następnie umieść wskaźnik w pobliżu obiektu nadrzędnego (na przykład stropu, dachu, panelu ściany lub klatki schodowej).

   Podczas przesuwania wskaźnika zostają wyróżnione odpowiednie obiekty nadrzędne.

   Uwaga: Aby wybrać poziom, kliknij w polu rysowania i rozpocznij rysowanie poręczy.
4. Kliknij obiekt nadrzędny, aby go zaznaczyć.
5. Opcjonalnie, na panelu Opcje, wybierz opcję Podgląd, aby wyświetlić geometrię systemu poręczy wzdłuż szkicowanej ścieżki.
6. Naszkicuj poręcz.

   W przypadku dodawania poręczy do biegu schodów, musi być ona naszkicowana wzdłuż wewnętrznej linii policzka schodów, aby poręcz stanowiła prawidłowy obiekt nadrzędny i aby miała odpowiednie nachylenie.

   Analogicznie w przypadku dodawania poręczy do górnej powierzchni stropu, płyty stropowej, krawędzi płyty stropowej, ściany lub dachu, naszkicuj linię wewnątrz obwiedni nadrzędnego elementu.

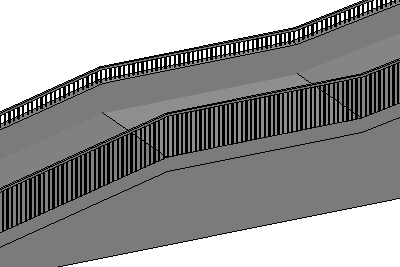

   Uwaga: Poręcze i balustrady zostaną dopasowane do nachylonych i nieregularnych w kształcie powierzchni obiektu nadrzędnego.
7. W razie potrzeby zmień właściwości wystąpienia na palecie Właściwości lub kliknij przycisk Edytuj typ, aby uzyskać dostęp do właściwości typu i je zmodyfikować.
8. Kliknij opcję (Zakończ tryb edycji).
9. Przełącz się na widok 3D, aby zobaczyć poręcz.
