Precyzyjne i dokładne nadpisania można zastosować do domyślnego sposobu zachowania wiązania obiektu nadrzędnego na wybranym elemencie zbrojenia.
Film: Umieszczanie zbrojenia ze zmodyfikowanymi wiązaniami
- Wybierz element zbrojenia w modelu.
- Kliknij kolejno kartę Zmień | Zbrojenie konstrukcyjne
panel Obiekt nadrzędny
(Edytuj wiązania). Zostanie otwarty edytor wiązań zbrojenia.

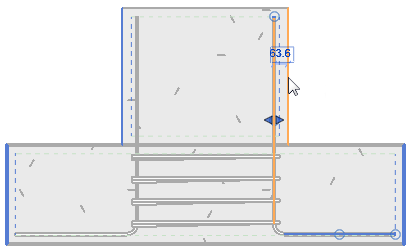

Segment wystąpienia zbrojenia jest zaznaczony i wyróżniony na pomarańczowo. Linia odniesienia, do której segment zbrojenia jest wiązany, jest również podświetlona na pomarańczowo. W tym przypadku jest to odniesienie otuliny obiektu nadrzędnego.
Linie zaznaczone na niebiesko są potencjalnymi odniesieniami wiązania dla segmentu zbrojenia. Kliknij niebieską linię odniesienia, aby przypisać nowe odniesienie wiązania. Wymiar zostanie odpowiednio zmodyfikowany. Kliknij wymiar, aby wprowadzić określoną odległość i naciśnij klawisz Enter, aby zastosować.
W razie potrzeby wybierz inny segment lub którykolwiek z końców pręta, aby określić nowe odniesienie lub odległość dla wiązania. Poniższy rysunek przedstawia wymiar wiązania końca pręta dopasowany do 200 mm od powierzchni obiektu nadrzędnego.
-
Kliknij kartę Zmień | Zbrojenie konstrukcyjne
panel Wiele
(Zakończ), aby zastosować zmiany we wiązaniu i zamknąć edytor.
