Nesta lição, você adiciona alguns detalhes a parte posterior do capô e, a seguir, ajusta sua forma para melhor caber no blueprint da imagem.
Configurar a lição:
- Continue trabalhando a partir da lição anterior ou
Abrir
p47_capô_air_intake.max.
- Se você abriu o arquivo,
selecione a fuselagem P-47 e vá para o painel
Modificar.
Dar forma a parte traseira do capô:
- Na faixa de opções
painel de modelagem de polígonos, ative
(Polígono). -

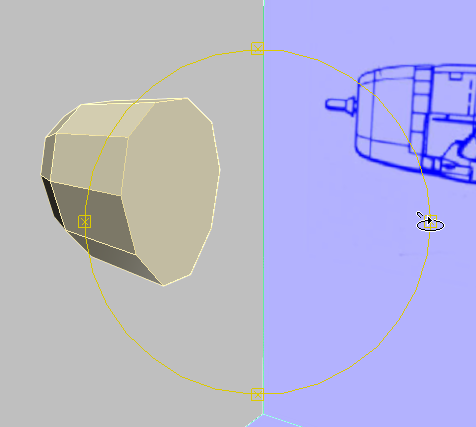

Gire a viewport em Perspectiva de maneira que seja possível ver a parte posterior do capô.

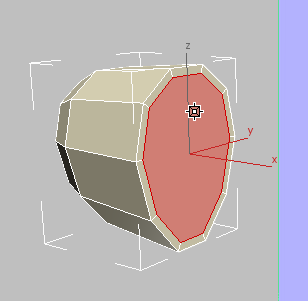

- Clique para selecionar o polígono na parte posterior do capô.
- Na faixa de opções Painel de Polígonos, clique em
(inserir). Na viewport em Perspectiva, arraste o mouse para baixo para inserir a parte posterior do capô.
- Na faixa de opções Painel de Polígonos, clique em

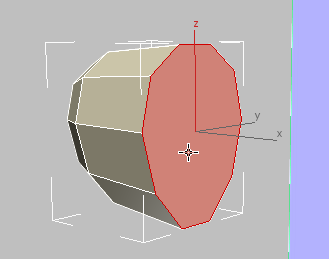

(chanfro). Na viewport em Perspectiva, arraste para baixo para criar um rebaixo superficial na parte posterior do capô.
Solte o botão do mouse e, então, arraste para baixo um pouco mais para reduzir o tamanho do polígono rebaixado.
Você pode verificar seu trabalho ao pressionar a tecla Alt + X para ativar a exibição Raio-X uma vez mais, e ver na viewport frontal.
O Capô do motor ajusta-se na frente da fuselagem principal, um pouco como uma tampa de garrafa na boca de uma garrafa de vidro. Para que a parte posterior do capô também tenha uma área rebaixada, embora não tão nítida como a entrada de ar.
Ajustar a curvatura do capô:
- Ative o viewport frontal.
- Na faixa de opções painel de modelagem de polígonos, ative
(Aresta). - Clique para selecionar uma das bordas mais longas ao longo do comprimento do capô.
- Na faixa de opções do painel Modificar seleção, clique em

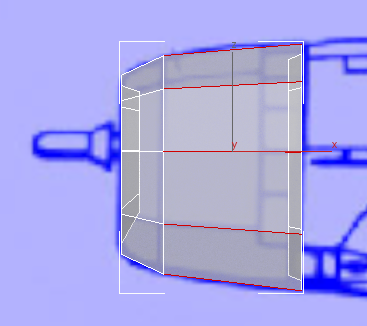

(Anel). A ferramenta Anel seleciona um anel de bordas comparáveis, pela circunferência do capô.
- Na faixa de opçõesPainel de Contornos SHIFTe clique em

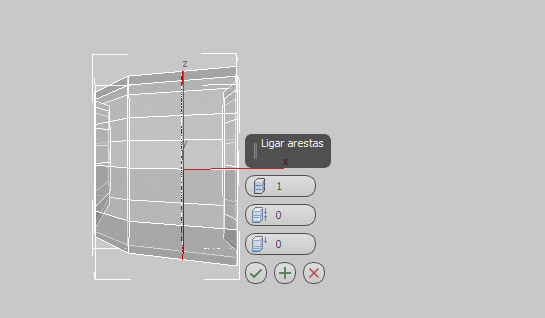

(Conectar). Shift+ clique em Conectar exibe os controles do Caddy para a ferramenta Conectar. Estes permitem ajustar a conexão da de forma interativa.

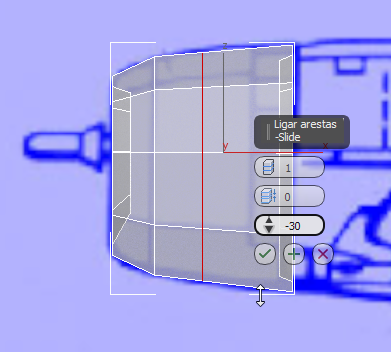

- No Caddy, arraste o valor do controle giratório inferior, Deslize, deslize a nova borda vertical para a esquerda, para que venha a beneficiar a convexidade no capô.

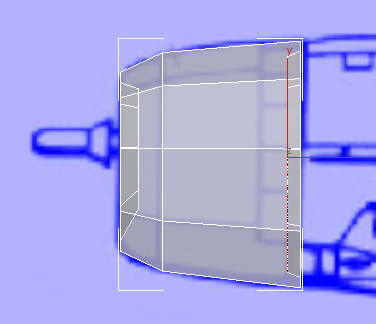

- Quando a borda estiver no local correto, clique em
(OK). -

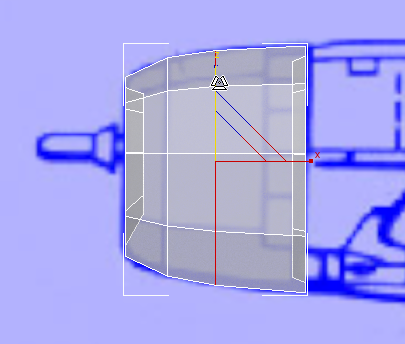

Escale a nova borda para cima ao longo do eixo Y para o capô tenha uma convexidade que melhor corresponda a imagem do blueprint.
- Clique em
(Borda) novamente para sair do nível de subobjeto da Borda.
O Capô do motor está quase concluído: Para concluí-lo, ajuste sua curvatura para melhor corresponder ao blueprint.
Agora, o Capô do motor P-47 está essencialmente completo, contanto que as formas poligonais funcionem. (Você irá adicionar alguns detalhes mais tarde, para melhorar a forma pela qual o 3ds Max suaviza esta parte do modelo).
Salvar o trabalho:
- Salve a cena como p47_engine_capô.max.
