Fornecer entradas alternativas para o nó de grupo e etiquetar as portas do nó de grupo

É possível adicionar um nó de valor padrão ao gráfico. Dessa forma, o MyColor fornece um valor de entrada padrão, enquanto o usuário também pode fornecer um valor de entrada alternativo. Se uma alternativa for fornecida, ela será utilizada. Caso contrário, o valor padrão será utilizado.

Adicione os nós de valor padrão ao gráfico:

1. Insira a vista de grupo, clique com o botão direito na área de trabalho e escolha Ferramentas Alternar modo avançado para entrar no modo avançado. Esse modo fornece uma seleção maior de nós.

2. Clique com o botão direito na área de trabalho e escolha Nós de gráfico Controle de código Valor padrão para criar um nó de Valor padrão.
3. Conecte os nós como segue:
   • Conecte o atributo RGB de MyColor ao atributo Padrão de Valor padrão.
   • Conecte o atributo alternativo de valor padrão ao nó do grupo. Uma nova porta Alternativa 0 aparece automaticamente.
   • Conecte o atributo Resultado de Valor padrão ao atributo Valor de Multiplicar.
4. (Opcional) Crie um segundo nó de Valor padrão e conecte-o ao MyMultiplier conforme a seguir:
   • Conecte o atributo Flutuação de MyMultiplier ao atributo padrão do valor padrão.
   • Conecte o atributo alternativo de valor padrão ao nó do grupo. Uma porta alternativa 1 aparece automaticamente.
   • Conecte o atributo Resultado de Valor padrão ao atributo Valor de Multiplicar.

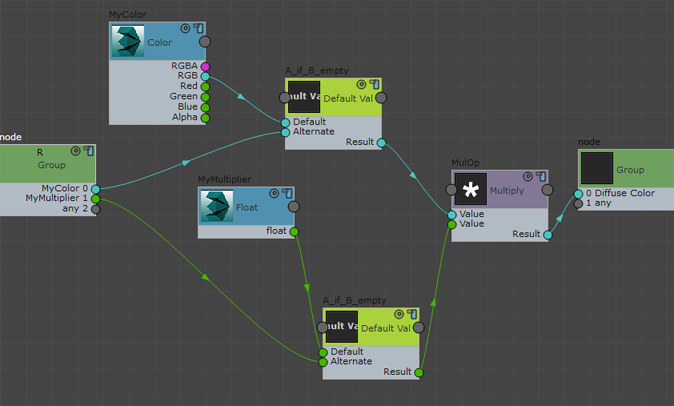

   As portas do nó do grupo são renomeadas (no nó do grupo pai à esquerda).

Etiquete as portas do nó de grupo:

1. Selecione o nó de grupo. No painel Propriedades, assegure-se de que Soquete ativo esteja definido como 0 e, em seguida, altere a Etiqueta de soquete ativo para MyColor.

   A primeira porta do nó de grupo agora é renomeada para MyColor 0.

2. Repita para a segunda porta. Defina Soquete ativo como 1 e altere a Etiqueta de soquete ativo para MyMultiplier.

   A segunda porta do nó de grupo agora é renomeada para MyMultiplier 1.

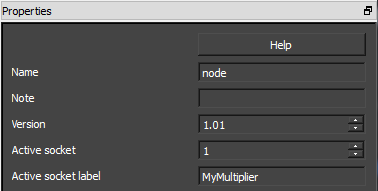

   Escolha o valor do Soquete ativo, depois insira a etiqueta do soquete ativo.

Forneça um valor de entrada alternativo:

1. Saia da vista de grupo e crie um nó de Cor (Nós do sombreador HW Valores Cor).
2. Conecte o atributo RGB do nó de Cor ao atributo MyColor do nó de grupo.
3. Esse nó de Cor alternativo é utilizado no lugar do valor padrão.

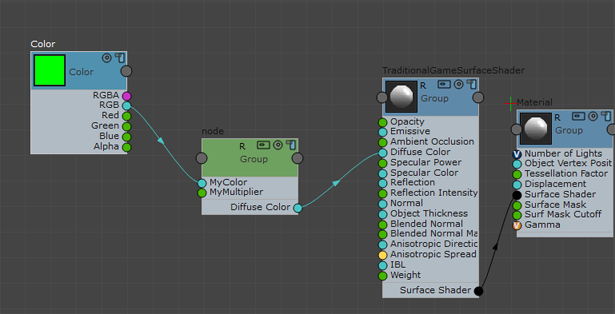

   O nó de cor fornece valor de entrada alternativo, e seu valor é utilizado no lugar do valor padrão.

4. (Opcional) Repita para o multiplicador de Flutuação. Crie um nó de Flutuação (nós do sombreador Hw Valores Flutuação) e conecte seu atributo de Flutuação à porta MyMultiplier do nó de grupo.

Remover a substituição de cor:

• Clique para realçar o nó de cor de substituição, depois pressione Excluir.

  Na viewport, o objeto é revertido para a cor padrão.
