Implementação Parâmetros de forma

Exibe informações sobre os objetos de forma importados e permite atualizar uma forma.

• Civil View Explorer > Painel superior > Ramificação Objetos do Civil View > Ramificação Objetos importados > Selecione a entrada Formas. > Implementação Parâmetros de forma
• Em uma viewport, selecione um objeto Forma. > Civil View Explorer > Painel inferior (sensível ao contexto) > implementação Parâmetros de forma

Dica: É possível importar objetos de forma usando os painéis Importação do Civil View e o controle global sobre os objetos importados, está disponível no Gerenciador de objeto importado.

Para compreender as informações exibidas nessa implementação, você deve entender a diferença entre formas e splines na terminologia do 3ds Max.

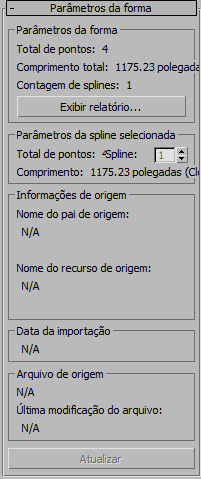

Grupo Parâmetros de forma

Fornece um relatório sobre os atributos da forma selecionada:

• O número total de pontos (vértices) na forma.

• O comprimento total de todas as splines na forma selecionada.

• O número de splines na forma selecionada.

Exibir relatório detalhado

Clique para exibir um relatório detalhado que lista os valores de coordenadas para cada vértice na forma selecionada. É possível imprimir o relatório.

Grupo Parâmetro da spline selecionado

Fornece um relatório sobre os atributos da spline selecionada. Os campos mostram o comprimento da spline e o número de pontos (vértices) que ela possui.

Spline

Esse controle giratório estará ativado se a forma incluir mais de uma spline. Use para selecionar splines individuais dentro da forma.

Informações sobre a origem do grupo

Exibe informações sobre a origem da forma.

Nome principal de origem

Exibe o modelo de origem, o site, a obra linear, ou nome de camada. Normalmente, é o nome de um Modelo 12d ou MX, um corredor ou site do Civil 3D ou uma camada do AutoCAD ou do MicroStation.

Rótulo de recurso de origem

Exibe a sequência de caracteres de origem ou linha do recurso de legenda. Normalmente, é uma etiqueta de cadeia de Modelo 12d ou MX ou de Linha de recurso do Civil 3D.

Data de grupo importado

Mostra a data e a hora em que o objeto foi criado.

Grupo de Arquivos de origem

[nome do arquivo de origem]

Exibe o nome do arquivo de origem.

Último arquivo modificado

Exibe a data na qual o arquivo de origem foi atualizado pela última vez.

Se esta data for posterior à data em que o objeto foi importado, o objeto selecionado pode estar fora de sincronia com os seus dados de desenho originais atuais.

Este valor estará em branco se o arquivo de origem não puder ser encontrado.

Atualizar

Atualiza a forma usando o arquivo de fonte original. Consulte Atualizar para obter mais detalhes.

Não está disponível se o arquivo de origem original não estiver mais localizado no caminho original.

Dica: É possível simultaneamente atualizar vários objetos utilizando o objeto importado Manager.
