Curva de deslocamento

Uma Curva de deslocamento é o deslocamento da curva pai original. É normal em relação ao original. É possível deslocar as curvas planas e 3D.

• Selecionar um objeto NURBS. > Painel Modificar > implementação Criar Curvas > caixa do grupo Curvas dependentes > botão Deslocamento
• Selecionar um objeto NURBS. > Painel Modificar > caixa de ferramentas NURBS > (Criar curva de deslocamento)

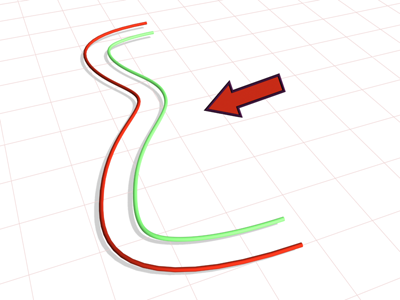

Curva usada para criar uma curva de deslocamento

Procedimentos

Para criar uma curva de deslocamento:

O objeto NURBS deve conter pelo menos uma curva.

1. Na caixa de ferramentas NURBS, ative (Criar curva de deslocamento).
2. Clique na curva que deseja deslocar e arraste para definir a distância inicial.

   É criada uma curva de deslocamento.

3. Ajuste o parâmetro de Deslocamento.

   Se a curva pai não for linear, aumentar a distância exagera crescentemente a curvatura da curva de deslocamento.

Interface

Implementação Curva de deslocamento (hora de criação)

Deslocamento

A distância entre a curva pai e a curva de deslocamento, em unidades 3ds Max.

Este parâmetro é animados.

Implementação Curva de deslocamento (hora de modificação)

Deslocamento

A distância entre a curva pai e a curva de deslocamento, em unidades 3ds Max.

Substituir curva base

Permite a você substituir a curva pai. Clique no botão e, a seguir, clique na curva para substituir a curva original.
