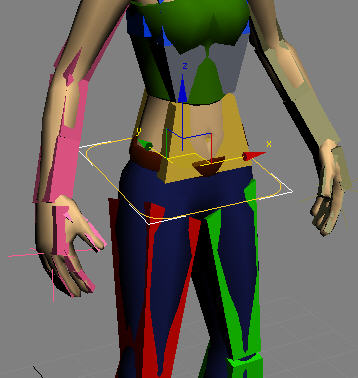

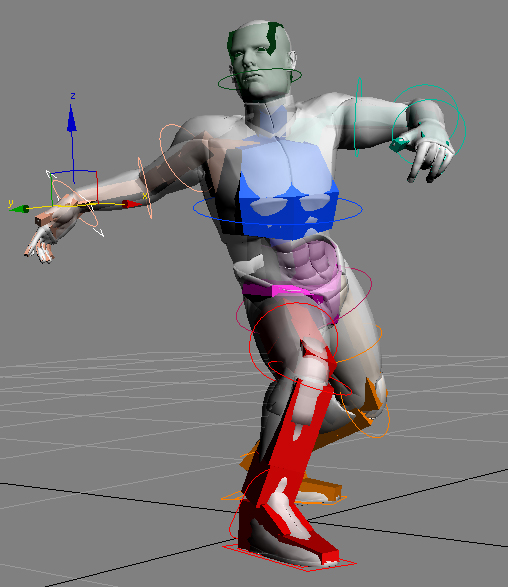

As meta-alças de manipulação fornecem uma interface mais limpa para trabalhar com seu personagem. Frequentemente, os CATBones são ocultos na malha de pele, por isso selecionar e editar os ossos pode ser difícil. A meta-alça, que pode ser qualquer das cinco diferentes formas de spline (ou um objeto personalizado), circunda o osso para ficar mais fácil selecionar para aplicar transformações de forma interativa.
Após aplicar uma meta-alça a uma peça CATRig, selecionar a meta-alça fornece acesso aos mesmos elementos de interface que ao selecionar o corpo da peça. De forma similar, os quadros-chave da animação do CATRig aparecem na barra de acompanhamento quando você seleciona a meta-alça. Até mesmo o MAXScript chama trabalho na meta-alça. Ao clicar com o botão direito do mouse em uma meta-alça, você obtém os mesmos menus com o botão direito do mouse que com o CATBone.
Aplicando uma meta-alça

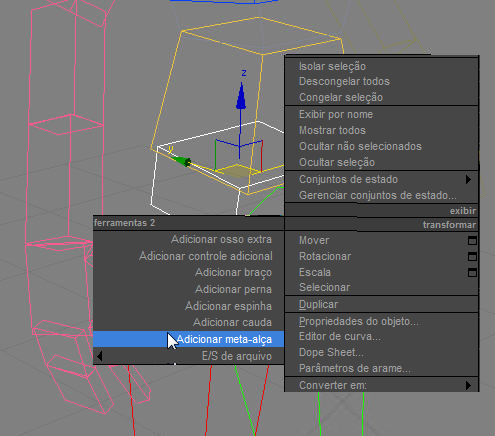

Quando o CATRig estiver em modo Configuração e você clicar com o botão direito do mouse em qualquer CATBone, o quadrante Tools2 inclui o comando Adicionar meta-alça.

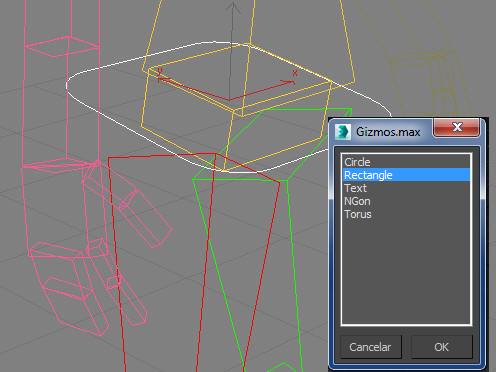

Selecionar Adicionar meta-alça abre uma caixa de diálogo com uma lista de formas de meta-alça predefinidas.

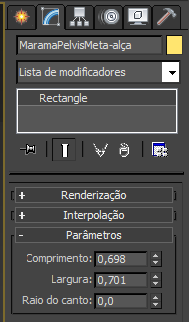

É possível editar as configurações da meta-alça para ajustar o tamanho e a forma da superfície de malha do personagem. Para isso, selecione a meta-alça e acesse o painel Modificar. Essas configurações são as mesmas que para os objetos spline equivalentes em 3ds Max; consulte a ajuda principal para obter detalhes.
Ao modificar as configurações de spline, as alterações aparecem imediatamente nas viewports.
Dicas
- Exclusão de meta-alças Para excluir uma meta-alça, selecione-a e pressione a tecla Del. Isso não afeta o que CATBones estava manipulando.
- Criação de hierarquias personalizadas de meta-alças Não é necessário vincular objetos de meta-alça a cada peça da CATRig, embora seja possível e não causa nenhum problema.
Em alguns casos, pode realmente ser útil para vincular meta-alças juntas. É possível criar hierarquias de meta-alças que ajudam a navegar na estrutura, ao invés de utilizar as hierarquias reais do CATRig. Por exemplo, é possível vincular a meta-alça ribcage diretamente à meta-alça da pelvis e, em seguida, navegar na estrutura rapidamente com as teclas Page Up e Page Down.
- Desafiando as leis de dependência circular É possível vincular meta-alças de maneiras que normalmente causariam uma dependência circular no 3ds Max. Por exemplo, é possível vincular a meta-alça de uma plataforma da perna (alvo IK) diretamente na meta-alça do tornozelo sem causar uma dependência circular.
- Adicionar à lista de meta-alças A lista de meta-alças que são exibidas na caixa de diálogo Meta-alças vem de um arquivo denominado
Gizmos.max ,
encontrado no caminho do sistema em
\plugcfg\CAT\Gizmos
. (O caminho completo, por padrão, é
C:\Documents and Settings\[nome do usuário]\Local Settings\Application Data\Autodesk\3dsmax\[versão do programa]\enu\plugcfg\CAT\Gizmos.)
Se você abrir esse arquivo poderá ver os objetos de forma que compõem a lista. Para adicionar à lista de formas de meta-alças predefinidas, adicione suas próprias meta-alças a esse arquivo e salve-o novamente. Você pode usar qualquer tipo de objeto como meta-alça.
- Removendo menus indesejados ativados pelo botão direito CAT utiliza o sistema de menu ativado pelo botão direito no 3ds Max para aumentar seu fluxo de trabalho. Se você atribuir uma meta-alça à CAT que tenha um modificador Editar spline/ polígono/ malha no topo da pilha ou um spline ou outro objeto editável com menus quadrados específicos do objeto, você irá encontrar opções adicionais desnecessárias toda vez que clicar com o botão direito do mouse na meta-alça. A solução mais simples é atribuir um modificador Push ou outro modificador sem opções de menu ativado pelo botão direito para o topo da pilha. Portanto, ao clicar com o botão direito do mouse na meta-alça, você obtém somente os menus da CAT.
