Trabalhar com nuvens de pontos de recorte

Como definir áreas retangulares, poligonais ou circulares para recortar, e como inverter, exibir ou ocultar ou remover as áreas cortadas.

Recorte uma área retangular, poligonal ou circular

  1. Na área de desenho, selecione a nuvem de pontos.
  2. Selecione a forma da área que deseja recortar.
    Nota: O recorte é criado em relação à vista atual, não em relação ao UCS atual.
    • Para especificar uma área retangular, clique na guia Nuvem de pontos painel Corte Criar recorte (menu desdobrável). Pesquisa
    • Para especificar uma série de pontos para definir uma forma de polígono personalizada, clique na guia Nuvem de pontos painel Corte Criar recorte (menu desdobrável). Pesquisa
      Nota: Pressione Enter para fechar o polígono.
    • Para especificar o ponto central e o raio de um círculo, clique na guia Nuvem de pontos painel Corte Criar recorte (menu desdobrável). Pesquisa
  3. Especifique se deseja manter os pontos dentro ou fora do limite de recorte.

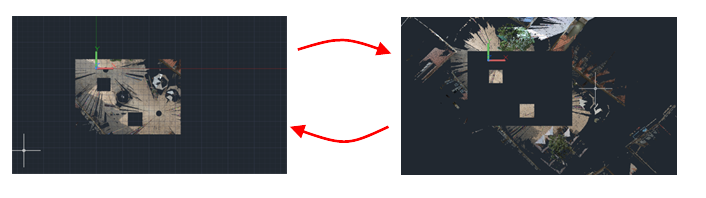

Inverter um recorte

Após o recorte de uma nuvem de pontos, é possível alterar para exibir os pontos dentro ou fora do limite de recorte ao inverter o recorte.

  1. Selecione uma nuvem de pontos com as áreas cortadas.
  2. Clique na guia Nuvem de pontos painel Recorte Inverter. Pesquisa

Exibir ou Ocultar áreas recortadas

  1. Selecione uma nuvem de pontos com as áreas cortadas.
  2. Clique na guia Nuvem de pontos painel Recorte Mostrar/Ocultar. Pesquisa

Remover áreas recortadas

  1. Selecione uma nuvem de pontos com as áreas cortadas.
  2. Execute um dos procedimentos a seguir:
    • Para remover a última área cortada, clique na guia Nuvem de pontos painel CorteAnular recorte do último. Pesquisa
    • Para remover todas as áreas cortadas, clique na guia Nuvem de pontos painel RecorteAnular recorte de todos. Pesquisa
