O AutoCAD Mechanical fornece muitos comandos para criar polilinhas fechadas de forma retangular.
O comando RECTANG do AutoCAD também cria retângulos especificando dois cantos opostos. No entanto, dependendo de onde você deseje inserir o retângulo, pode ser que isso nem sempre seja conveniente. Os comandos de criação de retângulo do AutoCAD Mechanical fornecem muitas outras opções para definir retângulos.

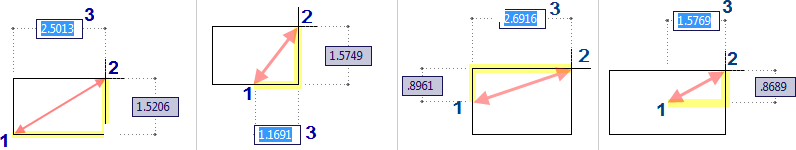

Por exemplo, se você pressionar a barra de espaço após invocar o comando AMRECTANG, o ponto inicial se alterará. O cursor é alterado para exibir o ponto inicial atual.
| Cursor | Significado |
|---|---|
 |
Cria um retângulo que utiliza um canto como ponto inicial. |
 |
Cria um retângulo que utiliza o ponto central da base como ponto inicial. |
 |
Cria um retângulo que utiliza o ponto central da altura como ponto inicial. |
 |
Cria um retângulo que utiliza o centro do retângulo como ponto inicial. |
Depois que o comando é invocado, você pode escolher alterar a forma dos cantos (arredondamento ou chanfro). Também é possível controlar se são desenhadas linhas de centro com o retângulo ou não.
Depois disso, especifique o ponto inicial que define o retângulo. É possível clicar na área de desenho para especificar o segundo ponto. Se a entrada de cota estiver ativada, será possível especificar o segundo ponto inserindo valores de cota nas caixas de entrada de dica de ferramentas ao lado do cursor.
Também é possível definir o retângulo usando a área e um comprimento ou uma largura. Se as opções Chanfro ou Arredondamento estiverem ativas, o cálculo de área as levará em consideração.
Você pode acessar todas as ferramentas de criação de retângulo do (AutoCAD Mechanical) do botão Retângulo na guia Início da faixa de opções ( Pesquisa).
